【DNS入門 第12回】DNS設計演習 ― ADドメイン名・サイト移設・ハイブリッド・障害対応・ドメイン棚卸しの5問

DNS入門 第12回 DNS設計演習 DNS サーバー

「仕組みは分かったけど、実際の設計ではどう考えればいいの?」

連載もいよいよ最終回です。第1回から第11回まで、DNSの仕組み・運用・調べ方・守り方・クラウドでの使い方・トラブルシュートを見てきました。最終回は、それらを実際の場面で使うための設計演習です。

5つの問題を用意しました。どれも現場で本当によく出会う状況をもとにしています。解答例を見る前に、ぜひ一度自分で考えてみてください。

▶ この回の内容は、YouTube の動画(約14分)でも見られます(記事の最後にも埋め込んであります)。


演習の進め方

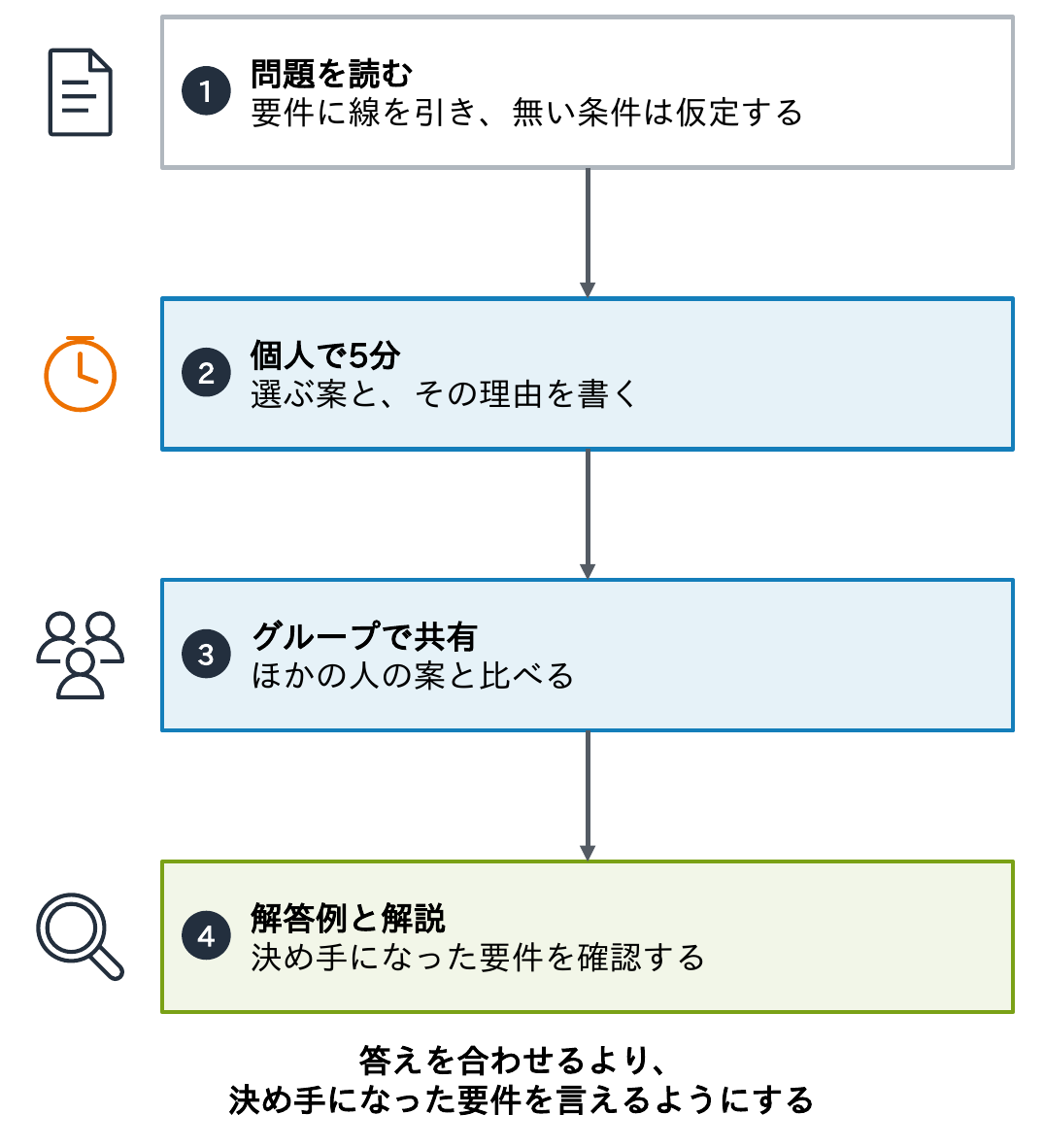

問題を読んで要件に線を引き、個人で5分考えて選ぶ案と理由を書き、グループで共有してほかの人の案と比べ、解答例と解説で決め手になった要件を確認する4つの手順を示す図
  1. 問題を読む:要件に線を引き、書かれていない条件は仮定する
  2. 5分考える:選ぶ案と、その理由を書き出す。可能なら、実際にdigで確かめる手順も書く
  3. 比べる:同僚やチームで共有できるなら、ほかの人の案と比べる
  4. 解答例と解説を読む:決め手になった要件を確認する

正解は1つではありません。どの要件を重く見たかで、選ぶ案が変わります。最初にすべきことは、要件と現状の確認です。問題文に書かれていない条件(体制、予算、将来の拡張)は、どう仮定したかを明記しましょう。答えを合わせるより、決め手になった要件を言えるようにすることが大切です。


問1 社内の新しいADドメイン名を決める

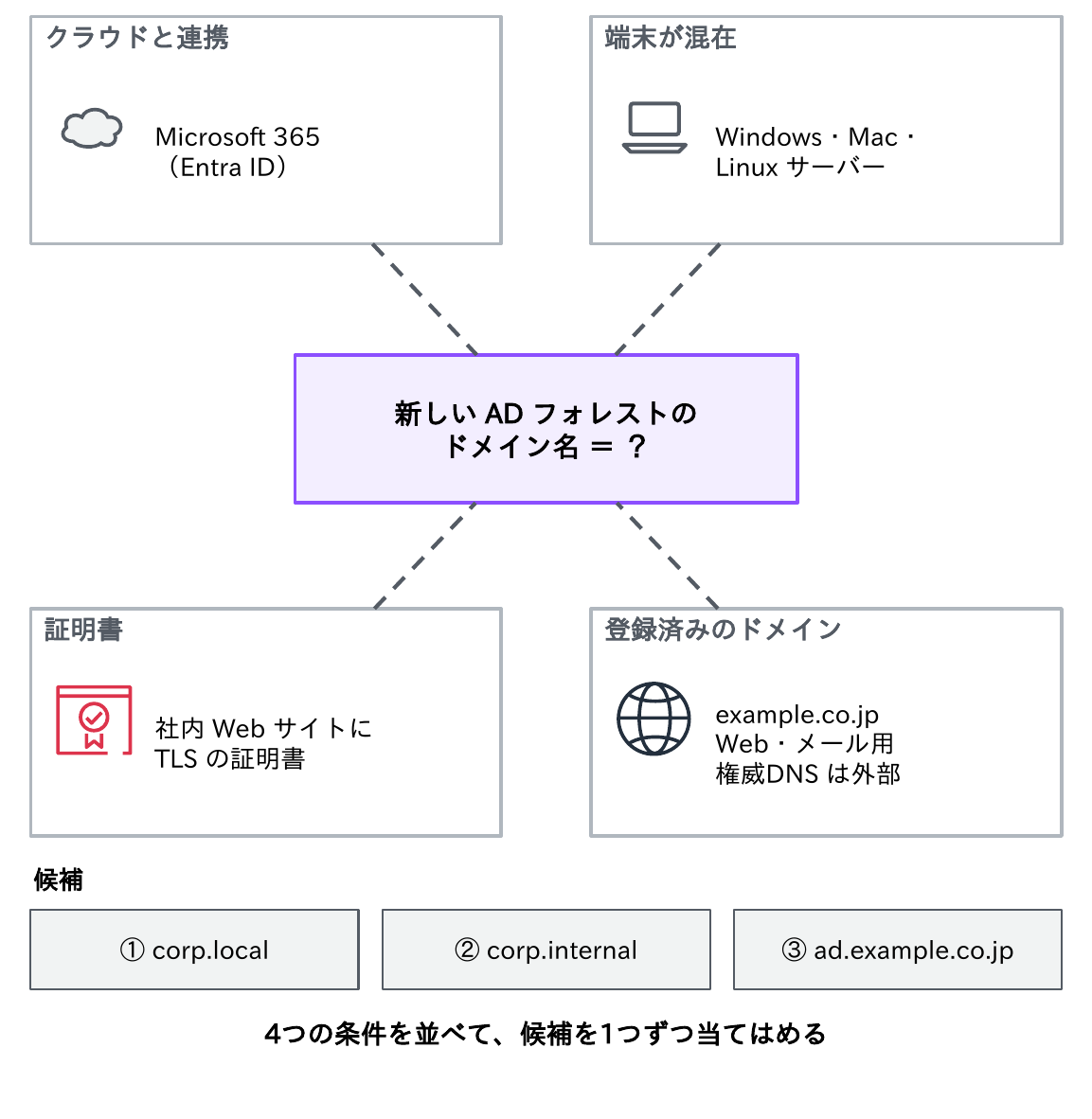

クラウド連携(Microsoft 365)、端末が混在(Windows・Mac・Linuxサーバー)、証明書(社内WebサイトにTLS)、登録済みのドメイン(example.co.jp)という4つの条件と、候補の①corp.local ②corp.internal ③ad.example.co.jpを示す図
  • 状況:従業員300名の会社で、ADのフォレストを新しく作ります。既存のADはなく、Microsoft 365(Entra ID)と連携する予定です
  • 現状:自社はexample.co.jpを登録済みで、Webとメールに使っています(権威DNSは外部のDNSサービス)
  • 候補:① corp.local ② corp.internal ③ ad.example.co.jp
  • 環境:社内にはWindowsのほかにMacとLinuxサーバーがあり、社内のWebサイトにはTLSの証明書を使いたいと考えています

考えるポイント:端末の名前解決の経路、証明書の発行、クラウドとの連携、将来(合併や社名変更)への備え

問1 解答例と解説

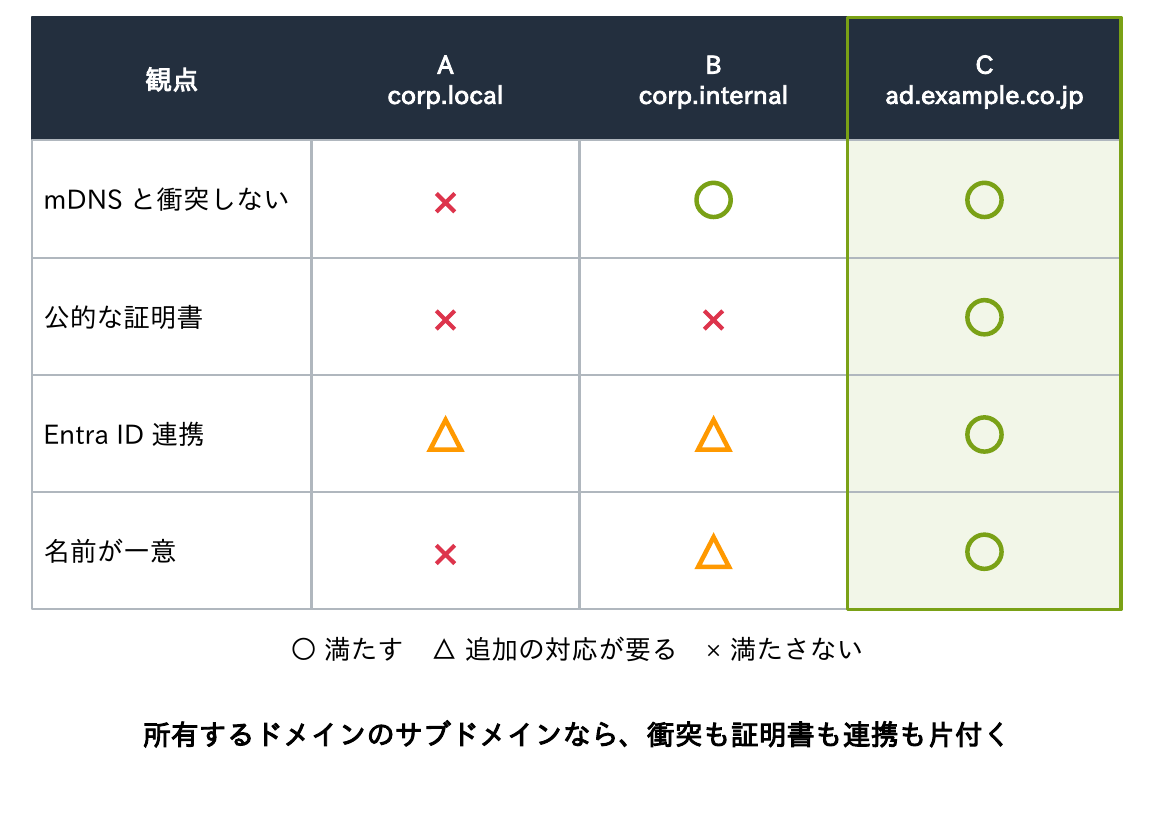

A corp.local、B corp.internal、C ad.example.co.jpを、mDNSと衝突しない、公的な証明書、Entra ID連携、名前が一意という4つの観点で比べ、Cがすべてを満たすことを示す表
案長所短所
A corp.local短く、古い手順書と同じ.local は mDNS 用(RFC 6762)で、Mac・Linux で引けないことがある。公的な証明書は取れない。Microsoft も非推奨
B corp.internalICANN が内部用に予約(2024年)し、インターネットの名前と衝突しない公的な証明書は取れず、社内CAが必要。Entra ID 連携には別の UPN サフィックスが要る。合併先と同名の衝突は起こり得る
C ad.example.co.jp所有するドメインなので一意。Microsoft の推奨に沿う。証明書も選択肢が広い名前がやや長い。外部のDNSに同じ名前を作らない管理が必要

決め手は、クラウドとの連携、Mac・Linuxの混在、証明書の3つです。これらをすべて満たす案Cが有力です。案Bは、外部と完全に切り離した閉じた環境で、社内CAを運用できる場合の選択肢になります。

ADのドメイン名は後から変えるのが非常に難しいため、最初に決め切ります(第2回)。所有するドメインのサブドメインなら、衝突も証明書も連携も片付きます。


問2 Webサイトを別のサーバーへ移設する

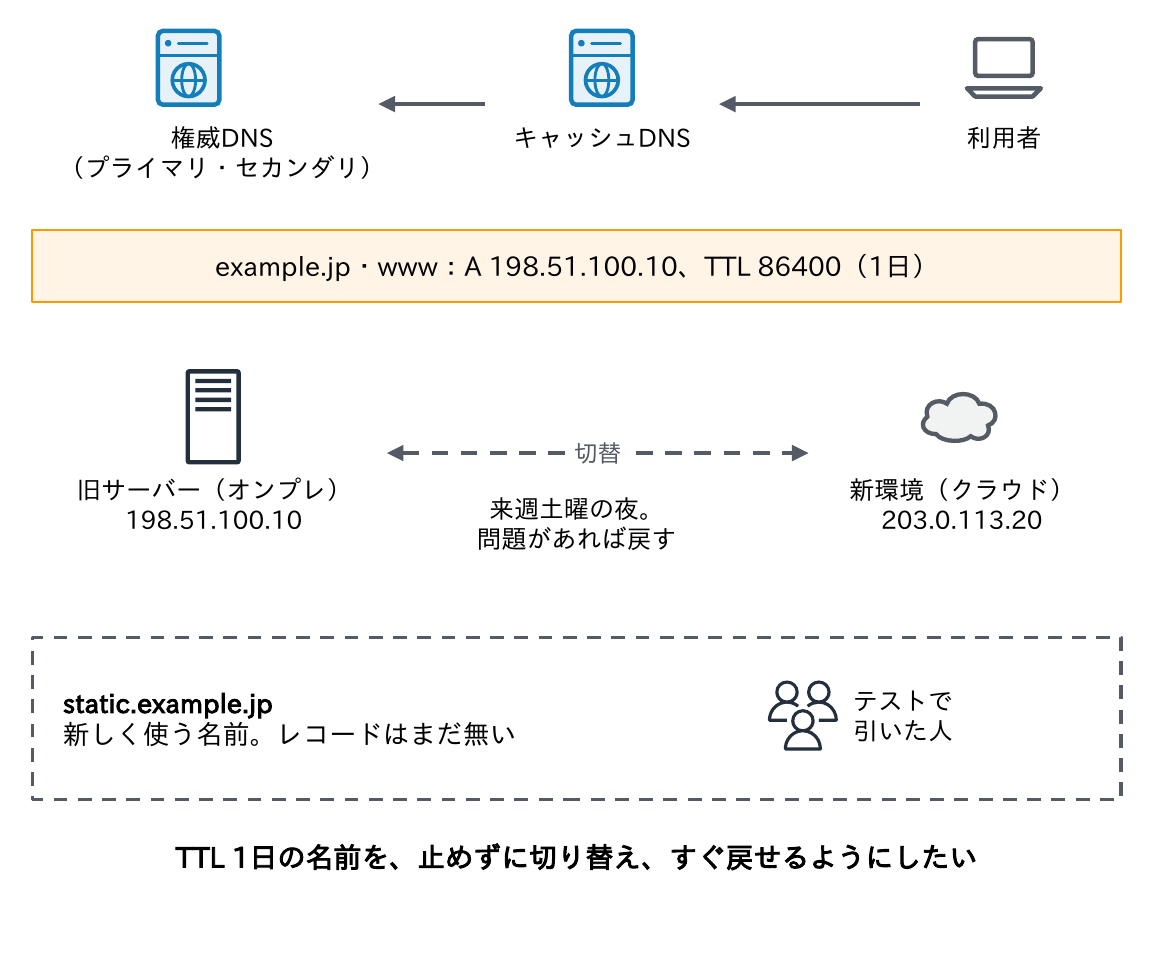

権威DNSでexample.jpとwwwのAが198.51.100.10・TTL 86400になっており、旧サーバー(オンプレ)から新環境(クラウド)203.0.113.20へ来週土曜の夜に切り替え、新しく使うstatic.example.jpをテストで引いた人がいる状況を示す図
  • 状況:会社のWebサイト(example.jpとwww.example.jp)を、オンプレのサーバー(198.51.100.10)から、クラウドの新しい環境(203.0.113.20)へ移設します
  • 現状:AレコードのTTLは86400秒(1日)です。権威DNSは自社で管理しています(プライマリ1台、セカンダリ1台)
  • 要件:停止時間はできるだけ短くし、切り替えは来週土曜の夜に行います。問題があればすぐに元へ戻せるようにします
  • 追加:新しい環境ではstatic.example.jpという名前も使い始めます。まだレコードはありませんが、テストのために何人かが引いてみたようです

考えるポイント:TTLをいつ・いくつに下げるか、旧サーバーをいつまで残すか、新しい名前の準備、切り戻しの方法

問2 解答例

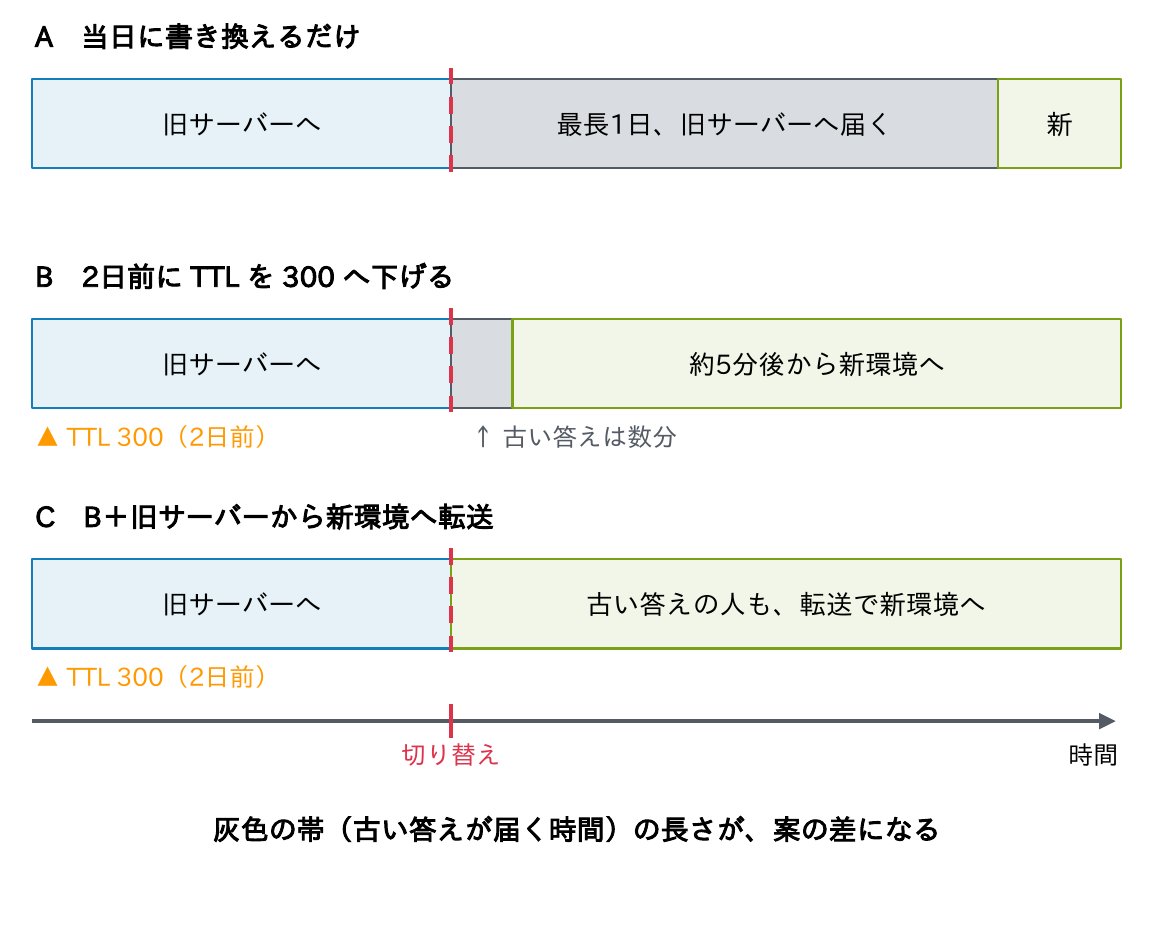

A 当日に書き換えるだけだと最長1日旧サーバーへ届き、B 2日前にTTLを300へ下げると約5分後から新環境へ、C Bに加えて旧サーバーから新環境へ転送すると古い答えの人も新環境へ届くことを、古い答えが届く時間の帯の長さで比べた図
案内容長所短所
ATTL は変えず、当日に A レコードを書き換える手順が少ない最長1日、旧サーバーへ届き続ける。切り戻しにも同じだけかかる
B2日以上前に TTL を 300秒へ下げ、当日に書き換え、安定したら TTL を戻す切り替えと切り戻しが数分で効く。追加の費用がかからない事前の作業が必要。TTL を守らないキャッシュもあり、旧サーバーはしばらく残す
C案B に加え、切り替え後の旧サーバーを新環境への転送役(リバースプロキシ)にする古い答えを持つ利用者も新環境へ届き、実質的に停止がない構成が複雑になる。証明書、ログ、送信元 IP の扱いを別に考える

基本は案Bで、停止を許されないサイトでは案Cを加えます。クラウドのDNSを使っている場合は、加重ルーティングで少しずつ新環境へ移す方法もあります(第10回)。どの案でも、static.example.jpのレコードは先に作っておきます。

問2 解説:移設のタイムライン

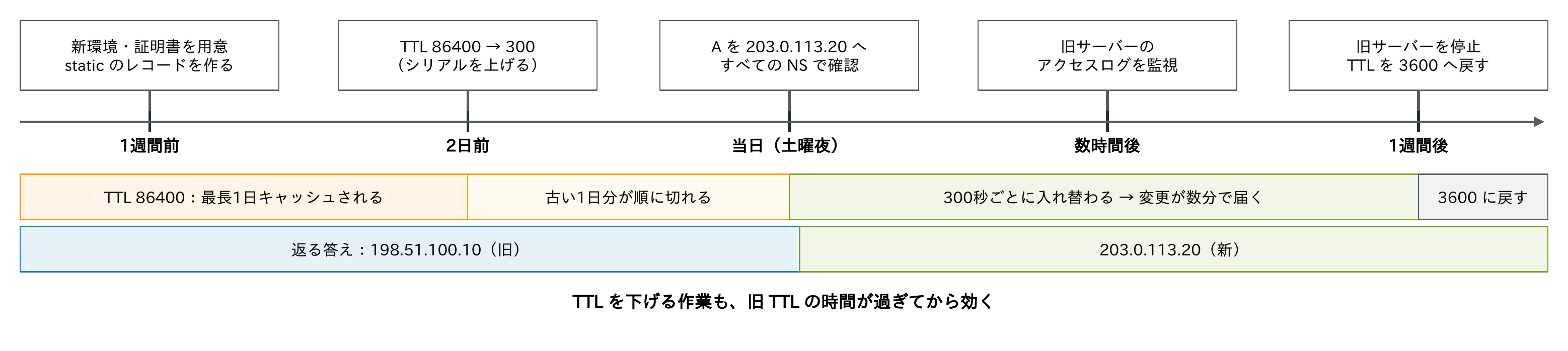

1週間前に新環境・証明書を用意してstaticのレコードを作り、2日前にTTLを86400から300に下げ、当日にAを203.0.113.20へ変更してすべてのNSで確認し、数時間は旧サーバーのアクセスログを監視し、1週間後に旧サーバーを停止してTTLを3600へ戻すタイムライン
時期作業ねらい・確認
1週間前新環境と証明書を用意し、static.example.jp のレコードを作る事前の NXDOMAIN がネガティブキャッシュに残らないようにする
2日前(旧 TTL の 86400秒より前)example.jp と www の TTL を 300 に下げる(シリアルを上げる)1日の TTL で保存された古いキャッシュが切れるのを待つ
当日(土曜夜)A レコードを 203.0.113.20 に変更し、すべての NS で確認するdig @各NS 名前 +norec(Resolve-DnsName -NoRecursion -Server)で NS 間の差をなくす
切り替え後 数時間旧サーバーのアクセスログを監視するTTL を守らないキャッシュや、長く続く接続が残る
1週間後問題がなければ旧サーバーを止め、TTL を元に戻す(例:3600)切り戻しの可能性がなくなってから戻す

最大の落とし穴は、TTLを下げる作業自体も、旧TTLの時間が経つまで効かない点です(第7回)。「前日にTTLを下げたから大丈夫」ではありません。

static.example.jpについては、テストで引いた人のキャッシュに「存在しない」が残っています。ネガティブキャッシュはSOAのTTLとMINIMUMの小さい方の時間だけ残るので、早めにレコードを作っておきます(第3回)。

なお、DNSサービスそのもの(NS)を移す場合は、親ゾーンのNSのTTLも考え、新旧のゾーンを同じ内容で並行稼働させます。


問3 オンプレとAWSの相互名前解決

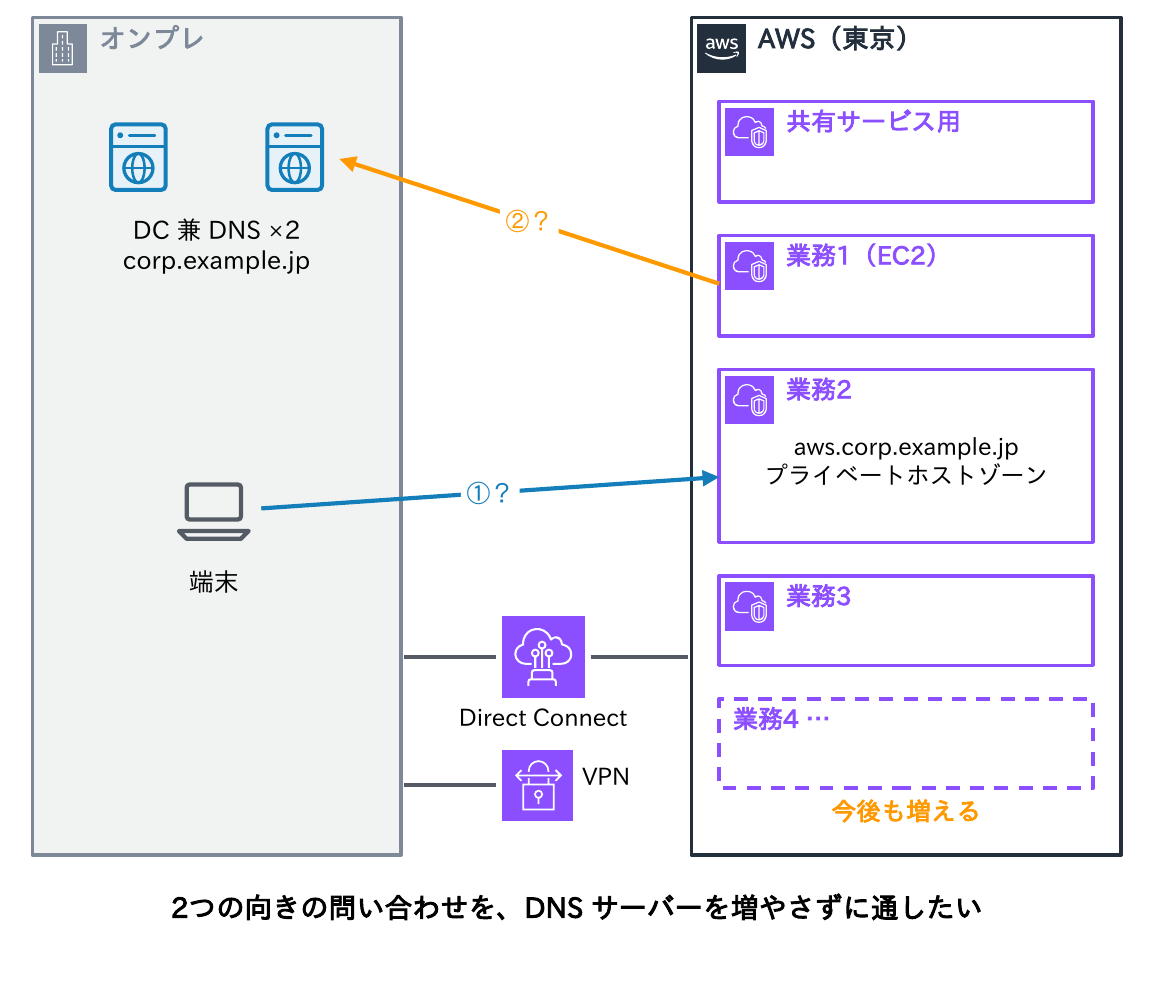

オンプレのDC兼DNS 2台(corp.example.jp)と、Direct Connect・VPNでつながったAWS東京の共有サービス用アカウントと業務用アカウント3つ(今後も増える)、aws.corp.example.jpのプライベートホストゾーンを示し、2つの向きの問い合わせを通したい状況の図
  • 状況:オンプレのADドメインcorp.example.jp(DC兼DNSが2台)と、AWSの東京リージョンをDirect ConnectとVPNで接続しています。AWSには共有サービス用のアカウントが1つ、業務用のアカウントが3つあり、それぞれVPCを持っています
  • 要件①:オンプレの端末から、AWSの社内システム(*.aws.corp.example.jp、プライベートホストゾーン)を引けること
  • 要件②:EC2(Windows)をADに参加させるため、VPCからcorp.example.jpを引けること
  • 要件③:DNSのために運用するサーバーは増やしたくない。業務用のアカウントは今後も増える予定です

考えるポイント:どの部品をどのアカウントに置くか、ルールをどう配るか、ループと冗長をどう防ぐか

問3 解答例

案内容長所短所
A共有サービス用アカウントに Resolver のインバウンド・アウトバウンドエンドポイントを置き、corp.example.jp の転送ルールを RAM(または Route 53 Profiles)で業務用アカウントへ共有。オンプレは aws.corp.example.jp をインバウンドへ条件付き転送サーバーの運用が要らない。アカウントが増えても関連付けるだけで済むエンドポイントの IP ごとに料金がかかる。設定がオンプレと AWS に分かれる
BEC2 に DNS サーバー(BIND、Unbound など)を立て、双方向の条件付き転送を行う細かく制御できる。費用が読みやすいサーバーの冗長化・更新・監視が必要で、要件③に反する
CAWS 上に DC を置き(EC2 または AWS Managed Microsoft AD)、VPC の DHCP オプションで DC を DNS に指定するAD 参加と DNS が1か所で済む。回線が切れても AD が使えるプライベートホストゾーンや VPC エンドポイントの名前は、DC から VPC Resolver へ転送する設定が別に要る

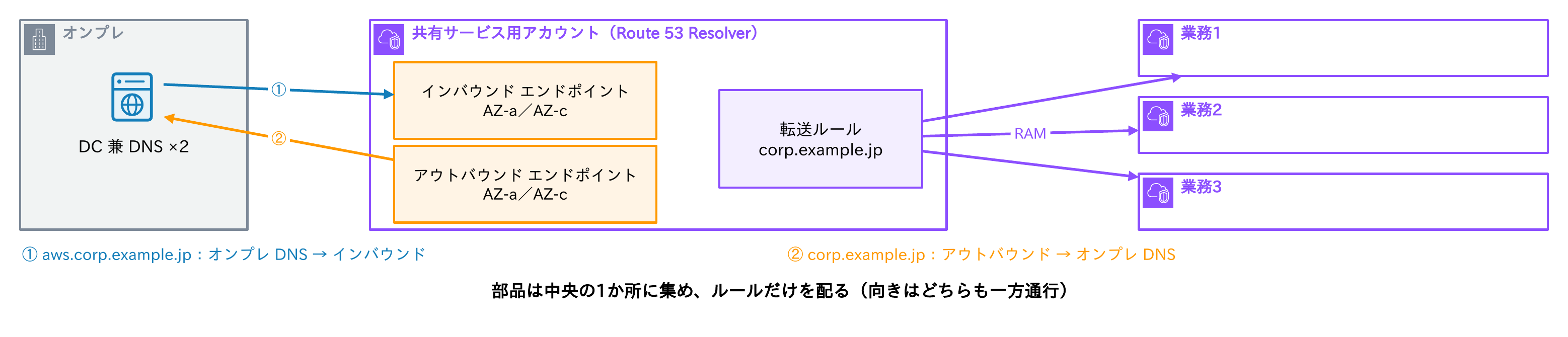

共有サービス用アカウントにインバウンドとアウトバウンドのエンドポイントと転送ルールを集め、①aws.corp.example.jpはオンプレDNSからインバウンドへ、②corp.example.jpはアウトバウンドからオンプレDNSへ転送し、ルールを業務用アカウントへ共有する構成図

要件③から案Aが有力です。案CはDNSの方式というよりADの冗長の考え方で、案Aと組み合わせることもできます。

問3 解説

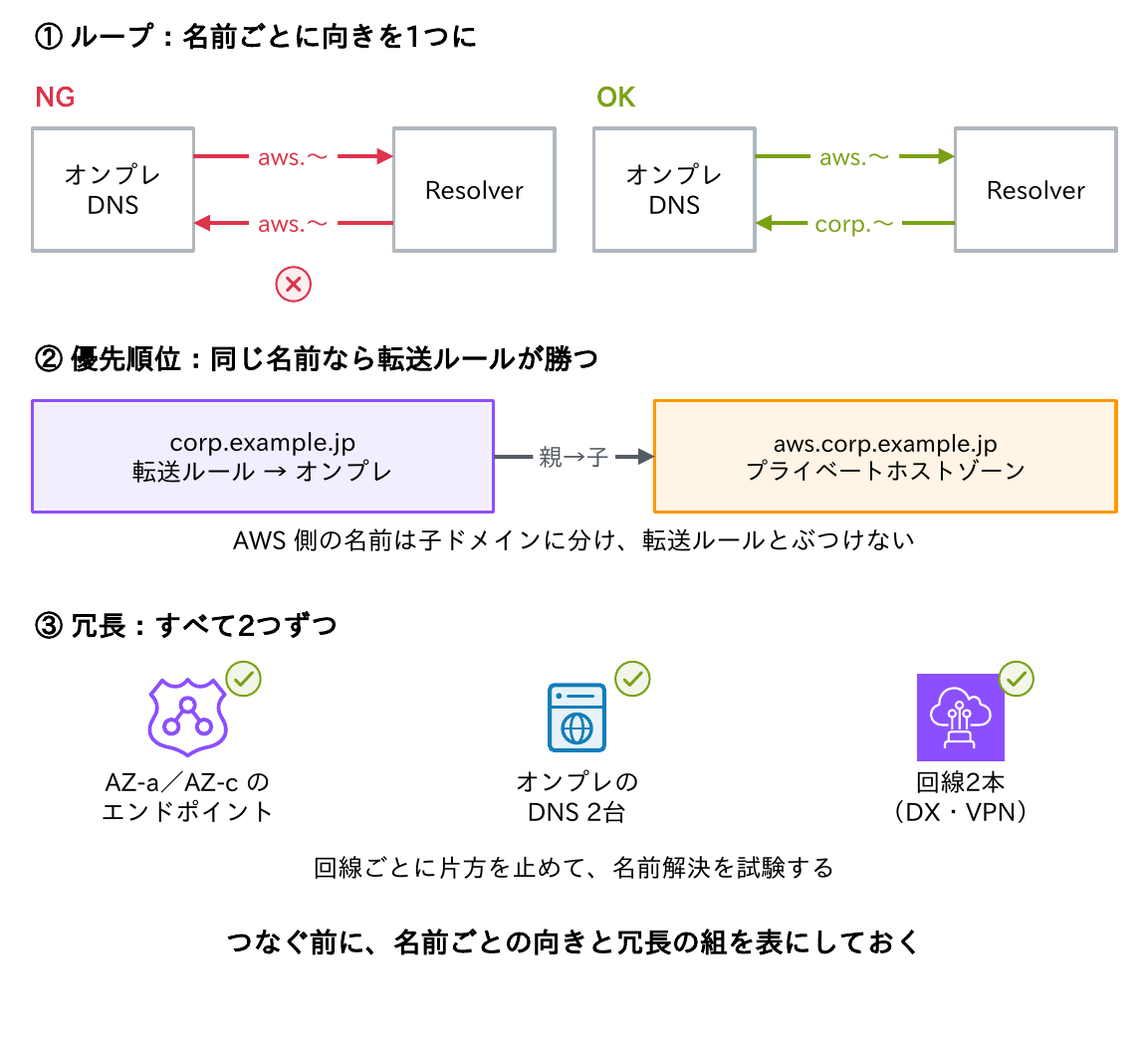

ループを防ぐため名前ごとに向きを1つにすること、同じ名前なら転送ルールがプライベートホストゾーンに勝つのでAWS側を子ドメインに分けること、AZ・オンプレのDNS・回線をすべて2つずつにして回線ごとに試験することを示す図

決め手は「DNSのサーバーを増やさない」「アカウントが増え続ける」という要件です。案Aでは、エンドポイントを共有サービス用アカウントに集め、転送ルールを他のアカウントへ共有します。ルールを関連付けるVPCどうしが、ネットワークでつながっている必要はありません。

注意点は3つです。

  1. ループ:オンプレはaws.corp.example.jpをAWSへ、AWSはcorp.example.jpをオンプレへ、と向きを一方通行にする
  2. 優先順位:同じ名前なら転送ルールがプライベートホストゾーンに勝つため、AWS側はサブドメインに分ける。ただし corp.example.jp の転送ルールは既定でサブドメインにも効くので、aws.corp.example.jp はシステムルールで転送の対象から外しておくと確実です(第10回の「Resolverエンドポイントと転送ルール」の節のシステムルール。このブログの連載「AWSネットワーク設計入門」第19回の問5でも扱います)
  3. 冗長:エンドポイントは2つ以上のAZに置き、オンプレのDNSも2台とも転送先に登録し、回線ごとに片方を止めて試験する

NSレコードの委任(委任ルール)による連携も選べます(第10回)。つなぐ前に、名前ごとの向きと冗長の組を表にしておくと、設計の抜けが見つけやすくなります。

VPC の DNS(Resolver のエンドポイント・プライベートホストゾーン)と Direct Connect・VPN は連載「クラウド入門」第7回、EC2 を AD に参加させるときの AWS Directory Service はクラウド入門 第8回で、AWS の側から説明しています。


問4 「一部の利用者だけサイトが開けない」

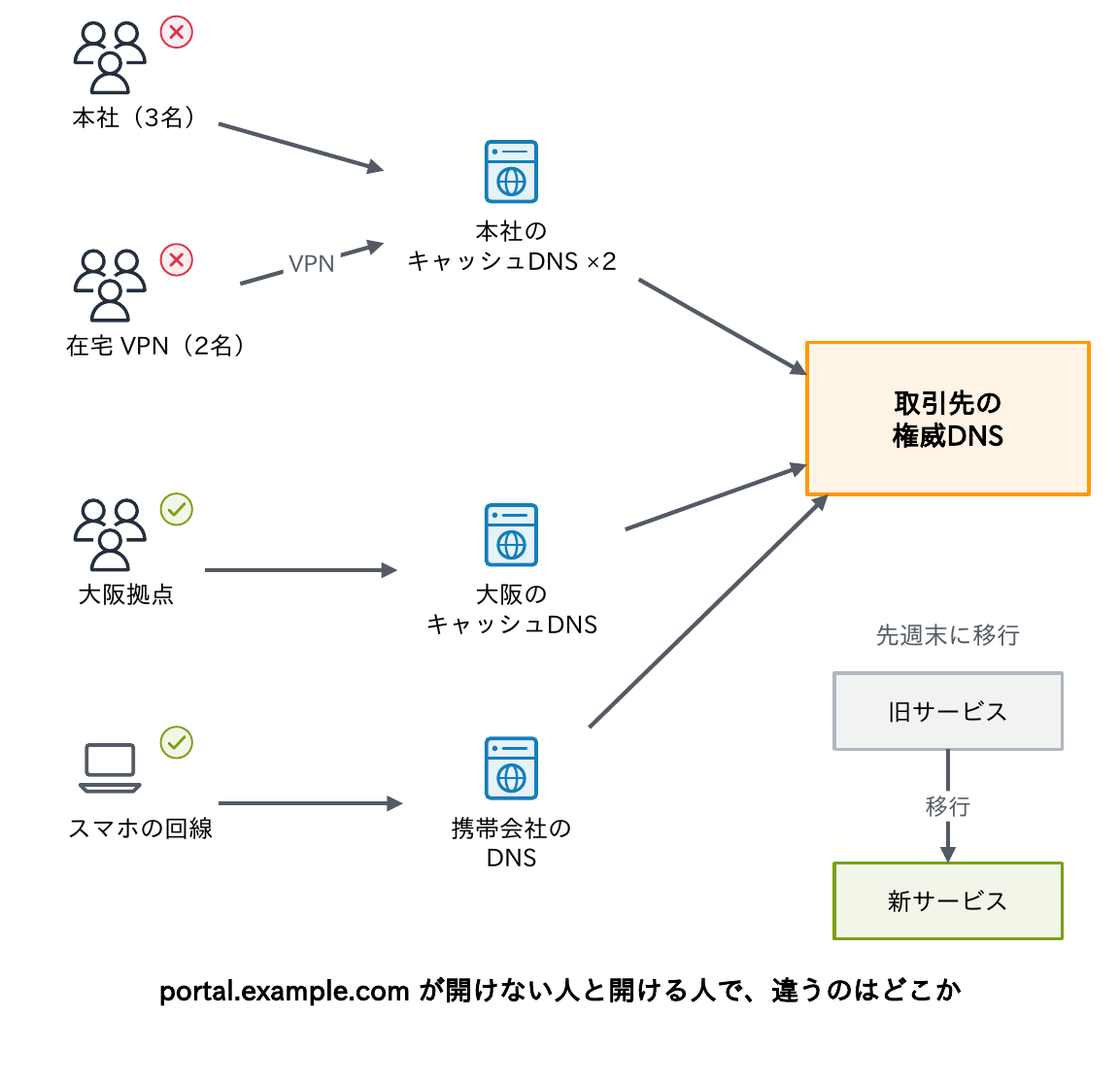

本社の3名と在宅VPNの2名は本社のキャッシュDNS 2台経由で開けず、大阪拠点とスマホの回線は大阪のキャッシュDNSや携帯会社のDNS経由で開けること、取引先の権威DNSが先週末に旧サービスから新サービスへ移行したことを示す図
  • 状況:月曜の朝、ヘルプデスクに「取引先のポータルportal.example.comが開けない」と連絡が5件ありました。ブラウザーには「サーバーのIPアドレスが見つかりませんでした」と表示されます
  • 報告者:本社の3名と、在宅勤務でVPNを使っている2名です。大阪拠点の人と、スマホの回線では開けます
  • 社内の構成:本社にキャッシュDNS(BIND)が2台、大阪拠点に1台あり、どちらも社外の名前はルートから自分で解決しています。VPNの利用者は本社のキャッシュDNSを使います
  • 取引先からは、先週末に「DNSサービスを移行した」と案内がありました

考えるポイント:どの順に何を確かめるか、考えられる原因は何か、取引先に何を伝えるか

問4 解答例と解説

案内容長所短所
A利用者に端末のキャッシュ消去や再起動を頼む—原因がキャッシュDNS側なら直らない。原因も分からない
B困っている人の共通点(本社のキャッシュDNS)から、本社・大阪のキャッシュDNS と取引先の NS を dig(Windows は Resolve-DnsName)で順に比べる原因を特定でき、取引先に根拠を示せる手間がかかり、dig の知識が要る
C本社のキャッシュDNS のキャッシュをすべて消す、または再起動する一時的に直ることがある全社に影響し、原因の証拠も消える。DNSSEC の問題なら直らない

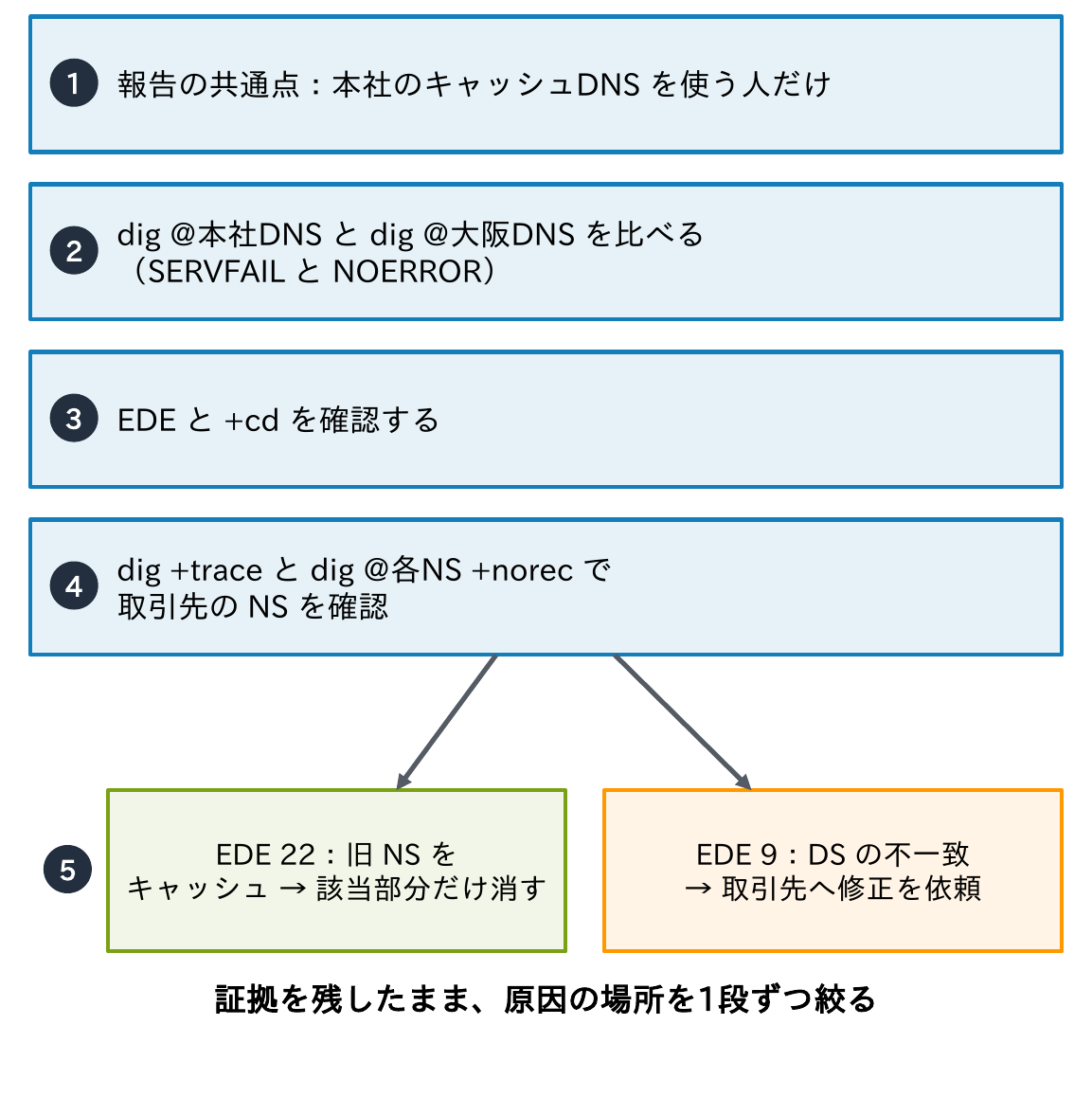

報告の共通点が本社のキャッシュDNSを使う人だけであることから、dig @本社DNSとdig @大阪DNSを比べ、EDEと+cdを確認し、dig +traceとdig @各NS +norecで取引先のNSを確認して、EDE 22なら旧NSのキャッシュを該当部分だけ消し、EDE 9なら取引先へDSの修正を依頼する手順

答えは案Bです。第11回の「一部の人だけ引けない」の典型例ですね。

  1. 報告の共通点:本社のキャッシュDNSを使う人だけ(VPNの2名も本社のDNSを使う)
  2. dig @本社DNSとdig @大阪DNSを比べる(SERVFAILとNOERROR)
  3. EDEと+cdを確認する
  4. dig +traceとdig @各NS +norecで取引先のNSを確認する
  • EDE 22(No Reachable Authority)なら、本社だけが旧サービスのNSをキャッシュし、旧サービスがもう答えていない可能性が高い。rndc flushtree example.comで該当部分だけ消す
  • EDE 9(DNSKEY Missing)なら、DSの更新漏れ。取引先にDSの修正を依頼する(第9回)

案Cの「全部消して再起動」は、直ることもありますが、原因の証拠も消えてしまいます。証拠を残したまま、原因の場所を1段ずつ絞りましょう。


問5 自社ドメインのメールとWebのDNS設定を見直す

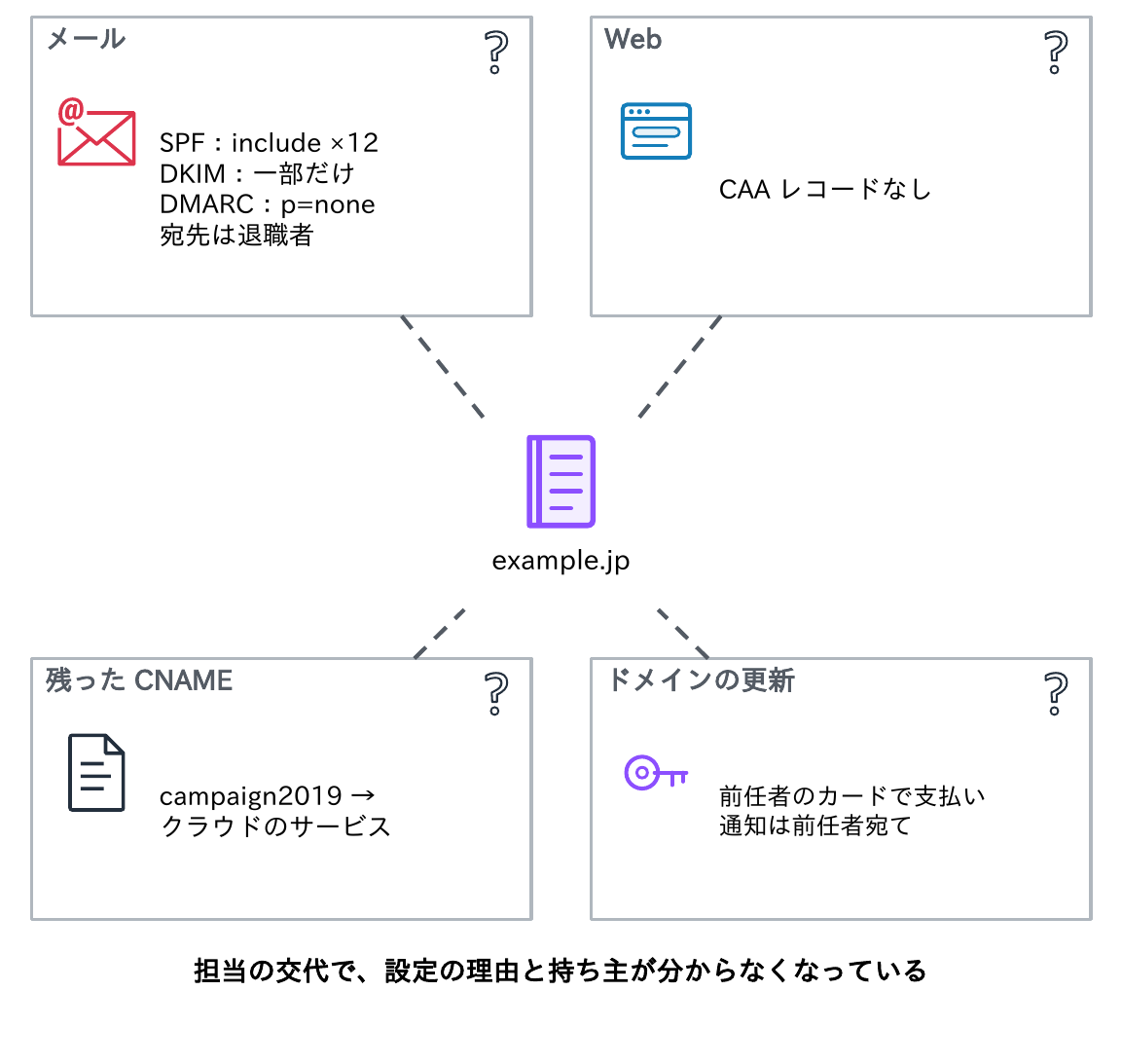

example.jpのメール(SPFのincludeが12個、DKIMは一部だけ、DMARCはp=noneで宛先は退職者)、Web(CAAレコードなし)、残ったCNAME(campaign2019がクラウドのサービスを指す)、ドメインの更新(前任者のカードで支払い、通知は前任者宛て)という状況を示す図
  • 状況:自社ドメインexample.jpのDNS設定を、数年ぶりに見直すことになりました。担当者は何度も交代しています
  • メール:SPFにinclude:が12個並んでいます。DKIMの署名は一部の送信サービスだけです。DMARCはp=noneのままで、レポートの送り先は退職者のアドレスです
  • Web:CAAレコードはありません。campaign2019.example.jpなど、終了したキャンペーンのCNAMEが、クラウドのサービスを指したまま残っています
  • ドメイン:更新の支払いは前任者の名義のクレジットカードで、期限の通知メールも前任者のアドレスに届きます

考えるポイント:何から手を付けるか(リスクの大きい順)、メールを止めずに認証を強める手順、今後の管理のしかた

問5 解答例

案内容長所短所
ADMARC をすぐ p=reject にし、SPF は使っていそうなものだけに削るなりすましをすぐに防げる把握していない正規の送信が届かなくなる
B先にドメインの更新と CNAME の整理を行い、メールは DMARC のレポートで送信元を棚卸ししてから、段階的に強める事故を起こさず、リスクの大きい順に対処できる完了まで数週間〜数か月かかる
CDNS の管理を外部の業者にまとめて任せる社内の手間が減る何が設定されているかを社内で把握できず、同じ問題が再発しやすい

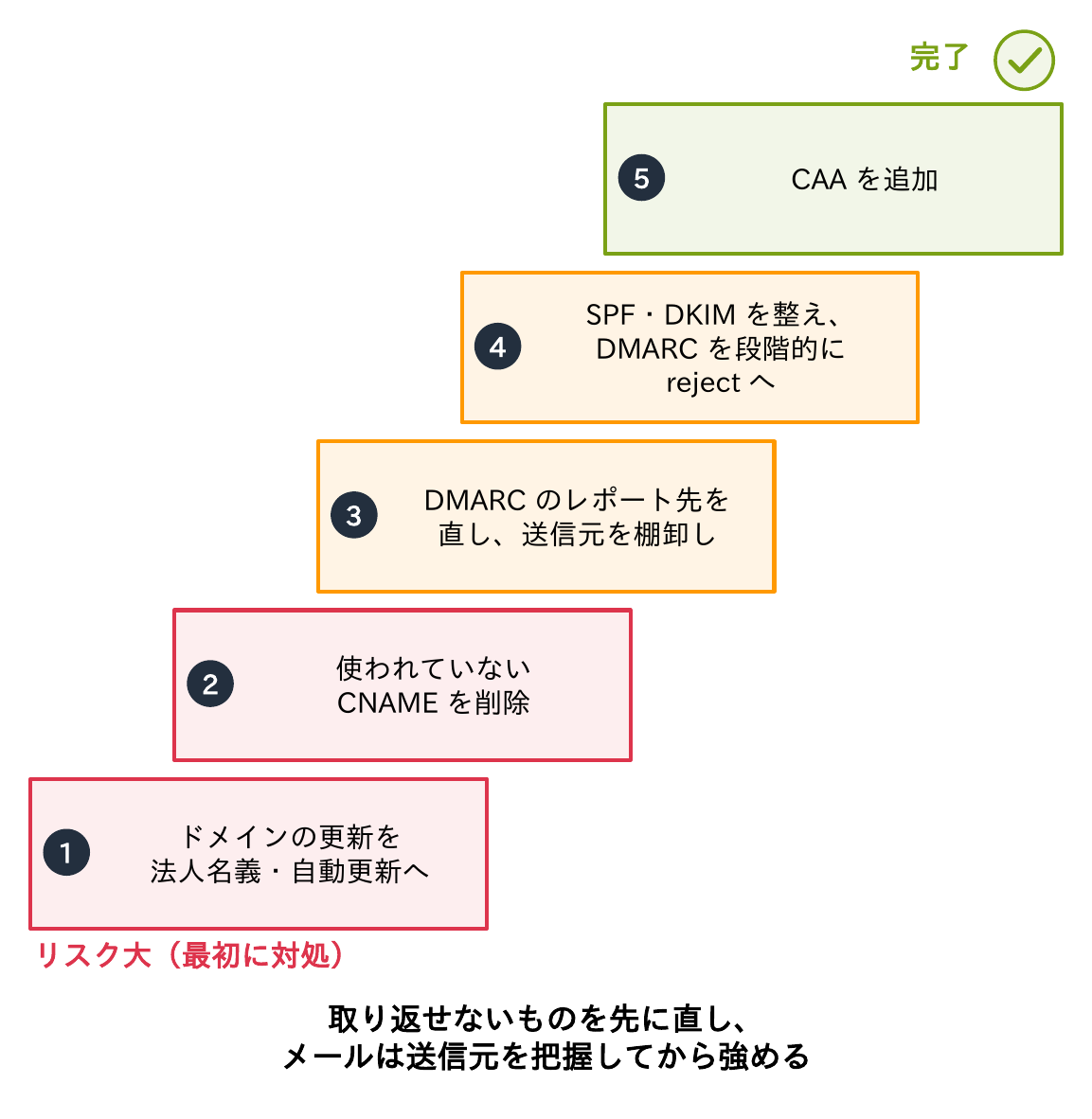

①ドメインの更新を法人名義・自動更新へ、②使われていないCNAMEを削除、③DMARCのレポート先を直して送信元を棚卸し、④SPF・DKIMを整えてDMARCを段階的にrejectへ、⑤CAAを追加、という順にリスクの大きいものから対処する階段の図

案Bが有力です。ドメインの失効とCNAMEの乗っ取りは、Webもメールも会社の信用も一度に失うため、最初に対処します。メールの認証は、止めてはいけない正規の送信を先に把握してから強めます。取り返せないものを先に直し、メールは送信元を把握してから強める、という順番です。

問5 解説:見直しのチェックリスト

項目見直した後の姿理由
ドメインの更新法人名義・自動更新。通知は共有アドレス。レジストラーのアカウントは多要素認証失効すると Web もメールも止まり、第三者に取得される(第9回)
使われていない CNAME参照先が無くなった CNAME を削除し、作るときに担当と終了日を台帳に残す参照先を他人が取ると、サブドメインを乗っ取られる(第9回)
SPF送信元を棚卸しし、DNS を引く回数を10回以内にする10回を超えると SPF の評価がエラーになる(RFC 7208)
DKIMすべての送信サービスで、自社ドメインの鍵で署名する鍵は 2048 ビットを推奨。使わないセレクターも整理
DMARCレポート先を共有アドレスにし、none → quarantine → reject と段階的に強める2026年に RFC 9989 として標準化(pct タグは廃止)
CAA使う CA だけを issue で許可し、iodef で通知先を指定2026年3月から、CA は DNSSEC が有効なドメインでは検証も行う

レコードの書き方は第5回・第6回、テイクオーバーとドメインの失効は第9回で扱いました。この見直しは、大手のメール事業者の送信者ガイドライン(2024年〜)への対応にもなります。

DMARCの集計レポートで送信元を棚卸しする方法は連載「メール入門」第6回で、p=noneからp=rejectへ半年で進める演習は同連載の第12回(問2)で扱っています。


連載を終えて

5つの問題、いかがでしたか。どの問題も、答えを知っているかどうかより、「どの要件が決め手か」「いま、どのDNSに、何を聞いているか」を言えるかどうかが大事でした。

12回にわたって、DNSの仕組みから調べ方・守り方・クラウドでの使い方までを見てきました。DNSは普段は意識されない存在ですが、止まったり誤った答えを返したりすると、あらゆる通信が入口で止まります。この連載が、「DNSがおかしいみたいです」と言われたときに、落ち着いて切り分けるための手がかりになればうれしいです。

まずは自分の端末でdig +traceを実行して、毎日使っている名前の委任をたどってみてください。きっと、これまでとは違う景色が見えるはずです。

同じ形の設計演習は、DNSと関わりの深いメールと証明書にもあります。続けて取り組むなら、上で紹介したメール入門の第12回と、連載「証明書入門」第11回(証明書の設計演習)をどうぞ。

最後まで読んでいただき、ありがとうございました。
