「仕組みは分かったけど、実際の設計ではどう考えればいいの?」

連載「証明書入門」も、いよいよ最終回です。第1回から第10回まで、暗号の基礎から証明書の中身、PKI、TLS、発行と自動化、社内PKIとクラウド、トラブルシュートまでを見てきました。最終回は、それらを実際の場面で使うための設計演習です。

5つの問題を用意しました。どれも現場で本当によく出会う状況をもとにしています。解答例を見る前に、ぜひ一度自分で考えてみてください。

▶ この回の内容は、YouTube の動画(約15分)でも見られます(記事の最後にも埋め込んであります)。


演習の進め方

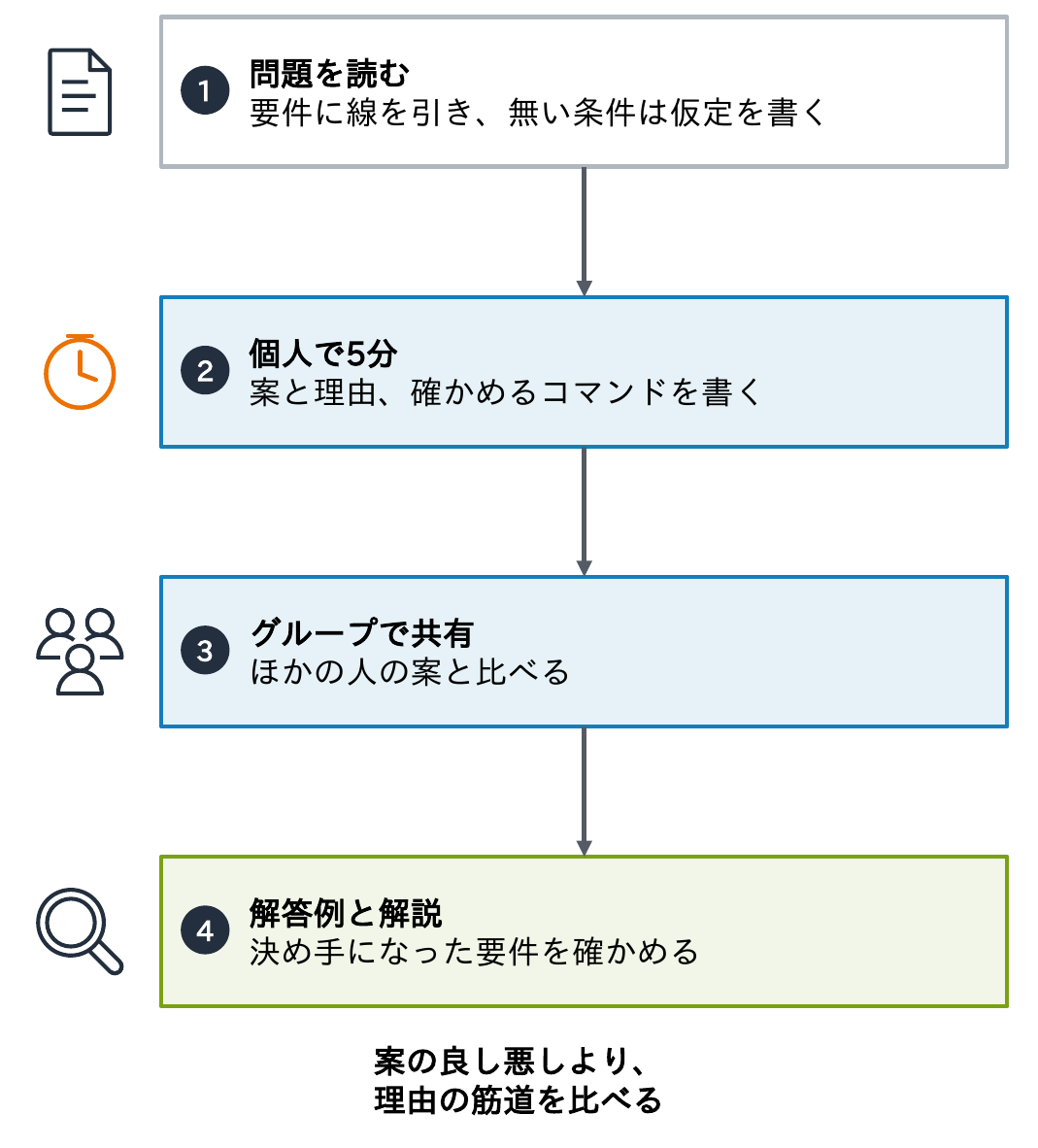

問題を読んで要件に線を引き無い条件は仮定し、個人で5分で案と理由と確かめるコマンドを書き、グループで共有してほかの人の案と比べ、解答例と解説で決め手になった要件を確かめる4つの手順を示す図
  1. 問題を読む:要件に線を引き、書かれていない条件(体制、予算、規程、将来の拡張)は仮定する
  2. 5分考える:選ぶ案と理由、確かめるコマンドを書く
  3. 比べる:同僚やチームで共有できるなら、ほかの人の案と比べる
  4. 解答例と解説を読む:決め手になった要件を確かめる

正解は1つではありません。案の良し悪しより、理由の筋道を比べることが大切です。


問1 Webサーバー2台とロードバランサーの証明書

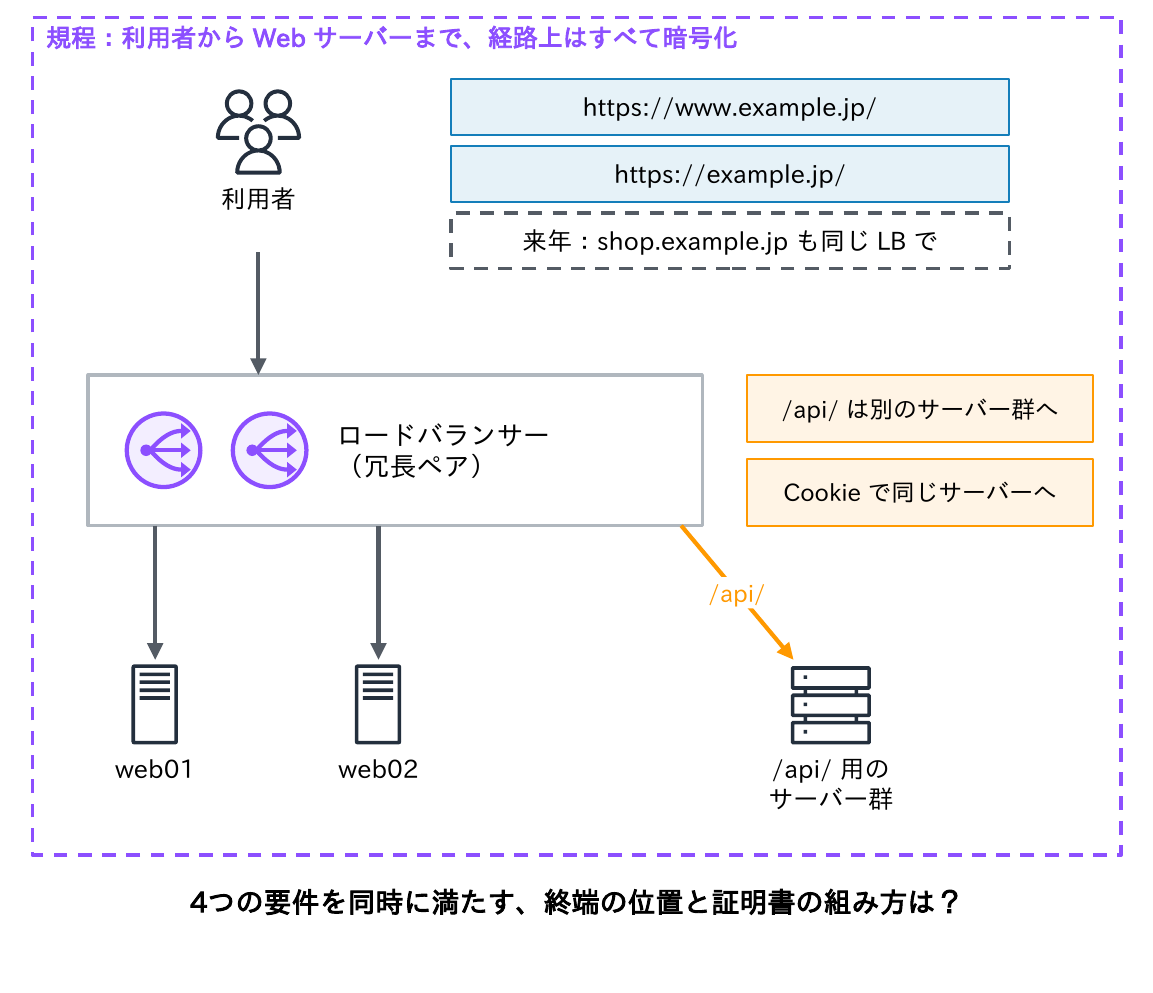

利用者がwww.example.jpとexample.jpでアクセスし、冗長ペアのロードバランサーが/api/を別のサーバー群に、それ以外をCookieで同じWebサーバーに振り分け、規程で経路上すべての暗号化が求められ、来年shop.example.jpも同じLBで公開する状況を示す図
  • 状況:会員向けのサイトを、ロードバランサー(冗長ペア)とWebサーバー2台(web01・web02)で公開します。利用者はhttps://www.example.jp/とhttps://example.jp/の両方でアクセスします
  • 要件①:/api/へのアクセスだけを別のサーバー群に振り分けます。ログインした利用者は、Cookieで同じサーバーに届けます
  • 要件②:情報セキュリティの規程で「利用者からWebサーバーまで、経路上はすべて暗号化する」と定められています
  • 要件③:来年、shop.example.jpを同じロードバランサーで公開する予定です

考えるポイント:TLSをどこで終端するか、証明書の枚数と名前(SAN)、秘密鍵を置く場所の数、更新の手間

問1 解答例

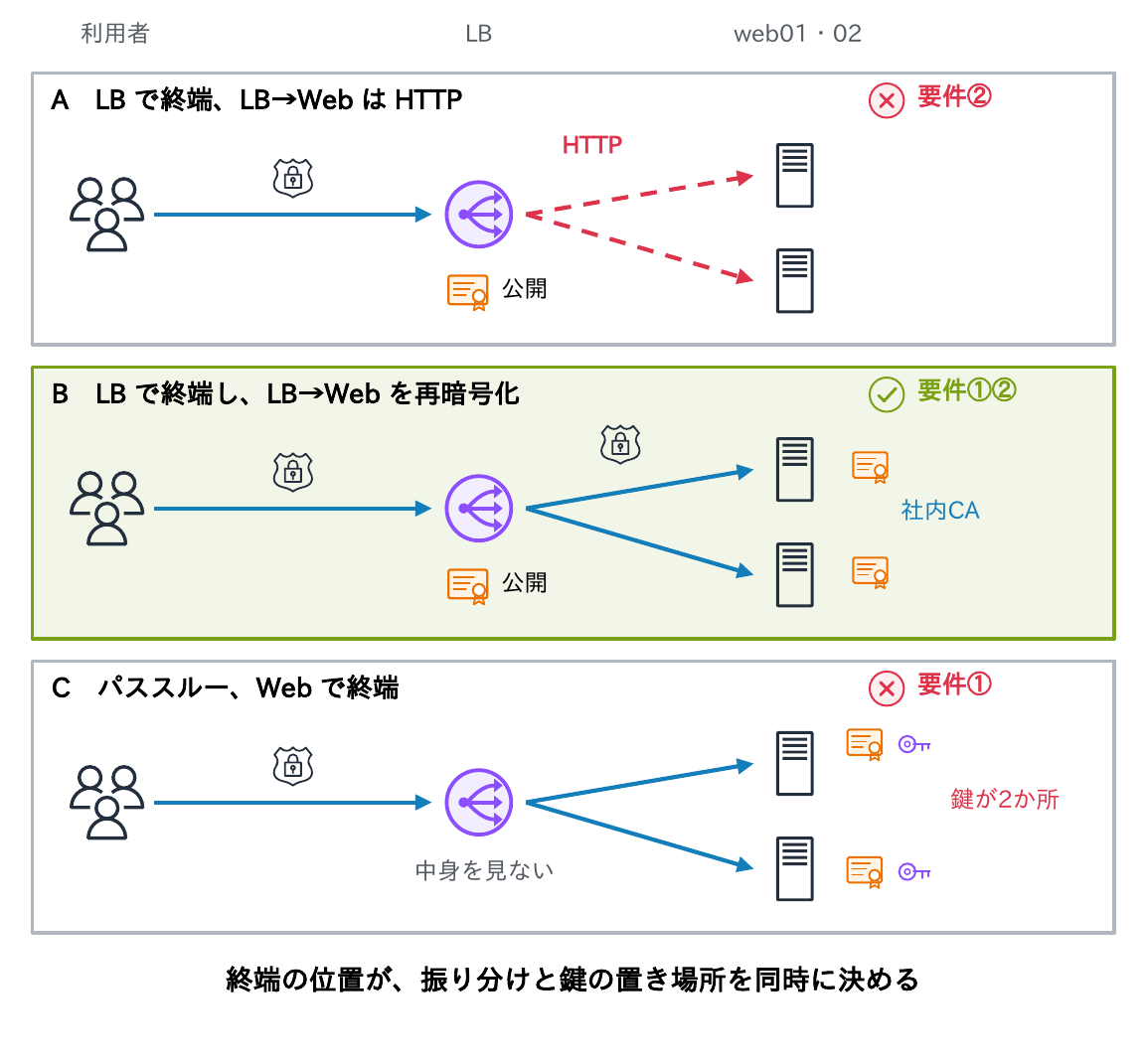

A LBで終端しLB→WebはHTTPでは要件②を満たさず、B LBで終端しLB→Webを社内CAの証明書で再暗号化すれば要件①②を満たし、C パススルーでWebで終端すると中身を見られず要件①を満たせず鍵が2か所になることを比べた図
案構成メリットデメリット
ALB で終端し、LB→Web は HTTP。公開証明書1枚(SAN:example.jp、www.example.jp)を LB に置くL7 の振り分けとセッション維持ができる。鍵も更新も1か所要件②(経路上すべて暗号化)を満たさない
BLB で終端し、LB→Web を再暗号化。公開証明書1枚を LB に、Web には社内CA の証明書を1枚ずつ要件①②を両立できる。公開証明書の鍵は LB の1か所だけWeb 側の証明書の発行・更新と、LB での検証の設定が別に要る
CTCP のまま通し(パススルー)、Web で終端。同じ公開証明書と鍵を web01・web02 に置く経路上どこでも平文にならないLB は中身を見られず要件①を満たせない。鍵の置き場所と更新作業が2か所に増える

要件①②から案Bが有力です。利用者に見える名前は1つのサイトなので、公開証明書は1枚で足ります(台数ではなく名前で数える)。example.jpとwww.example.jpはSANに並べ、ワイルドカードを使わずに済ませます。

問1 解説

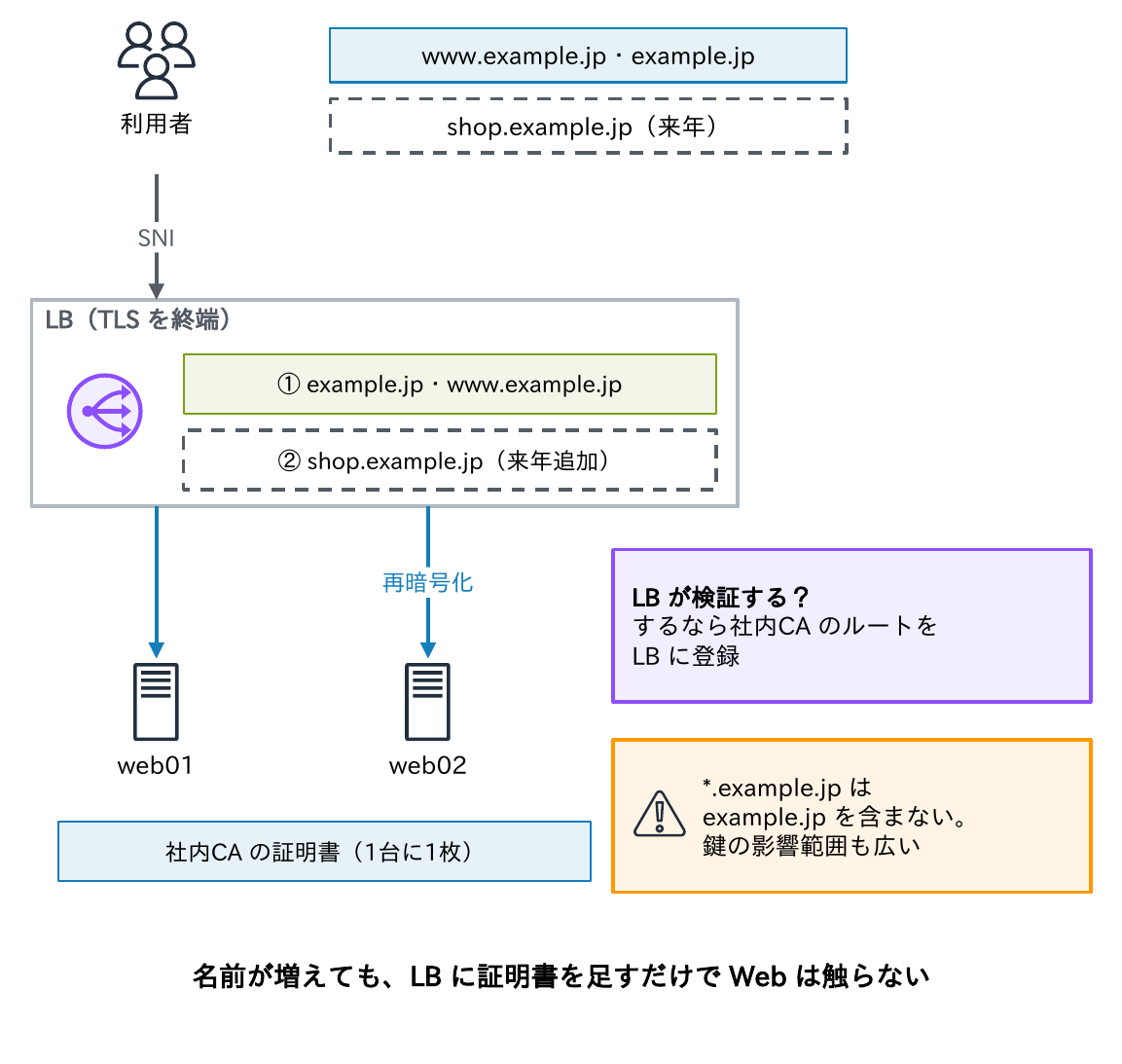

LBでTLSを終端し、example.jp・www.example.jpの証明書と来年追加するshop.example.jpの証明書をSNIで切り替え、web01・web02には社内CAの証明書で再暗号化し、LBが検証するなら社内CAのルートをLBに登録することと、*.example.jpはexample.jpを含まず鍵の影響範囲も広いことを示す図

証明書の枚数は「利用者が使う名前」で、置き場所は「TLSをどこで終端するか」で決まります(第9回)。

  • 案Bでは、利用者向けの公開証明書はLBの1枚だけで、Webサーバーの証明書はLBだけが見る社内向けのもの
  • 再暗号化の区間では、LBがWebの証明書を検証するかどうかまで決める。AWSのALBはターゲットの証明書を検証しないため自己署名でも通信できるが、オンプレのLBで検証を有効にするなら、社内CAのルートをLBに登録する(ALB はクラウド入門 第4回、ACM はクラウド入門 第9回)
  • 要件③のshop.example.jpは、SNIで証明書を切り替えられるので、同じLBに2枚目を追加するだけ。Webは触らない
  • ワイルドカード(*.example.jp)にまとめると、鍵が漏れたときの影響がすべてのサブドメインに及び、example.jp自体も含まれない(第6回)

問2 47日化に向けた運用の見直し

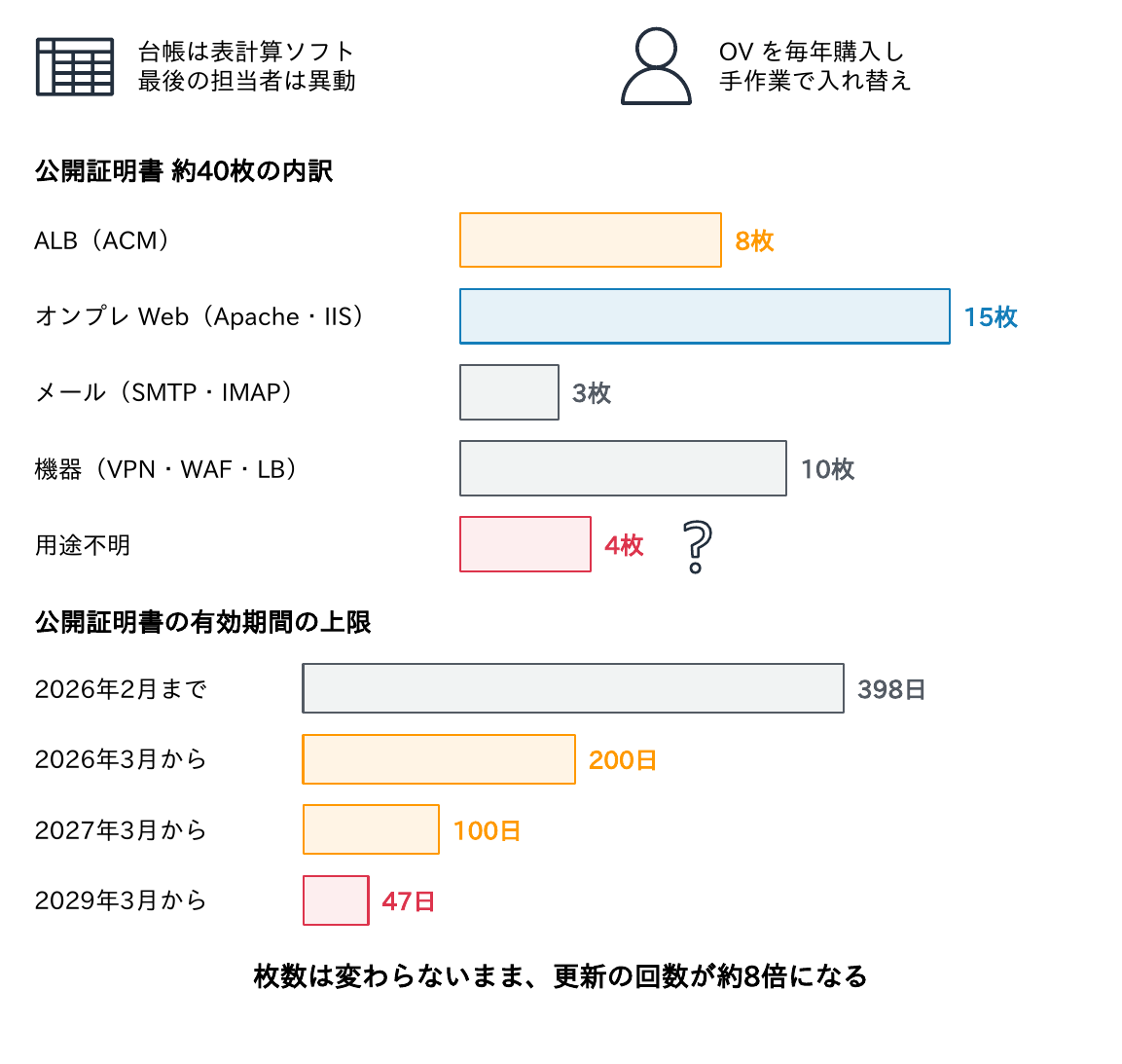

表計算ソフトの台帳で最後の担当者は異動し、OVを毎年購入して手作業で入れ替えている公開証明書約40枚(ALB 8枚、オンプレWeb 15枚、メール3枚、機器10枚、用途不明4枚)と、有効期間の上限が398日から47日へ短くなるスケジュールを示す図
  • 状況:社内で管理している公開証明書は約40枚です。台帳は表計算ソフトで、最後に更新した担当者は異動しました。多くはOV証明書を毎年購入し、手作業で入れ替えています
  • 内訳:AWSのALB(ACMを使用)8枚、オンプレのWebサーバー(Apache・IIS)15枚、メールサーバー(SMTP・IMAP)3枚、VPN装置・WAF・ロードバランサーなどの機器10枚、用途不明4枚
  • 背景:公開証明書の有効期間は、2026年3月から最長200日になり、2027年3月に100日、2029年3月に47日へ短くなります(第6回)
  • 要件:期限切れによるサービスの停止をなくし、担当者1人あたりの作業を増やさないこと

考えるポイント:最初に何をするか、自動化できるものとできないものの分け方、期限の監視のしかた

問2 解答例

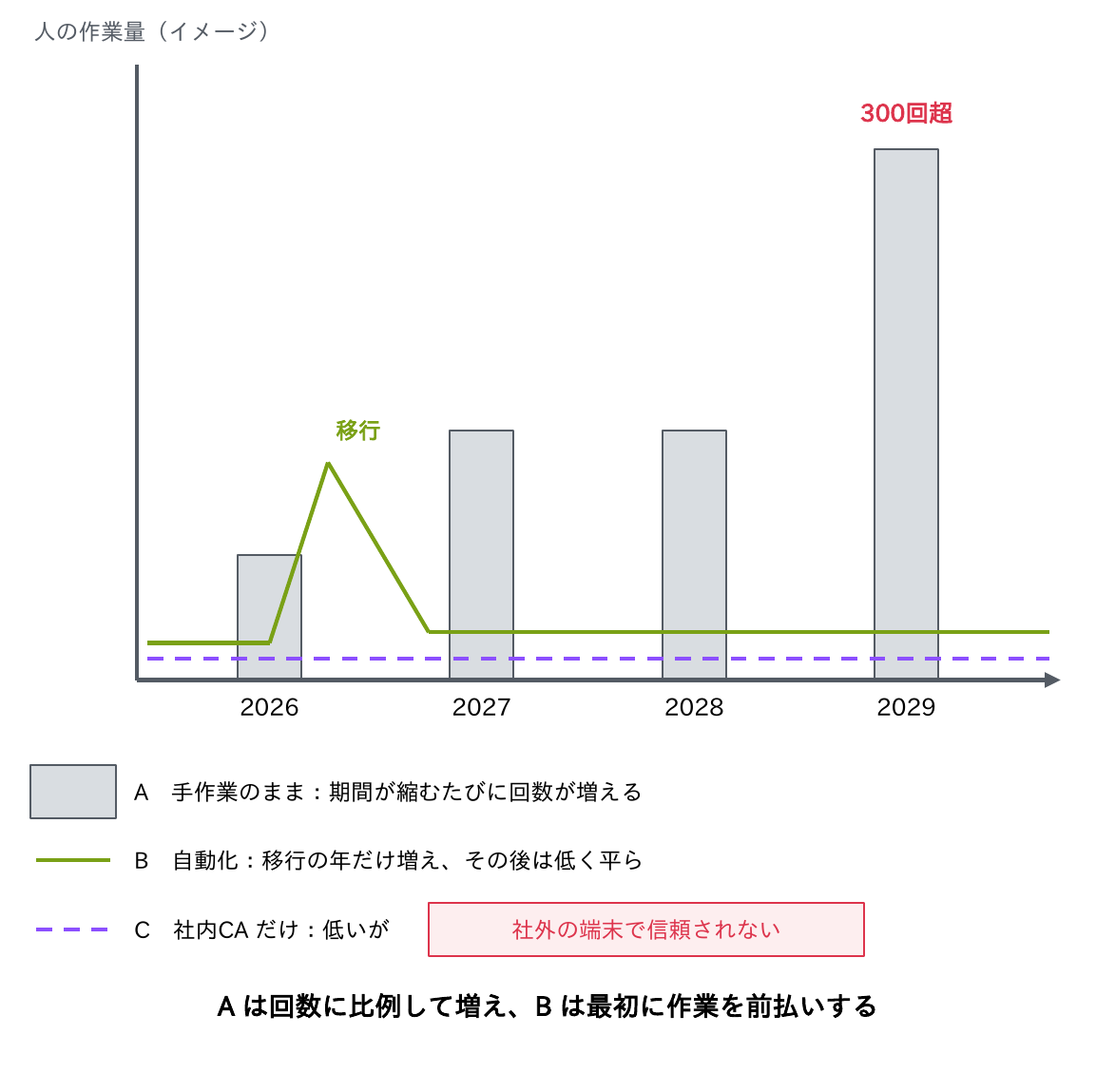

人の作業量のイメージで、A手作業のままでは期間が縮むたびに回数が増えて2029年に300回を超え、B自動化では移行の年だけ増えてその後は低く平らになり、C社内CAだけでは低いが社外の端末で信頼されないことを比べたグラフ
案進め方メリットデメリット
A担当者を増やし、手順書と更新カレンダーで手作業を続けるすぐに始められる。機器を変えずに済む47日になると年に約8回、40枚で300回を超える作業になる。ミスは減らない
B棚卸し → ACM・ACME で自動化 → 自動化できない機器は終端を集約するか更新 → 期限と CT を監視更新の回数が増えても作業が増えない。停止の原因を仕組みで減らせる棚卸しと移行に数か月かかる。機器の更新に費用がかかることがある
C公開証明書をやめ、すべて社内CA の証明書にする有効期間を自由に決められる社外の利用者や取引先の端末では信頼されず、公開するサービスには使えない

案Bが有力です。案Cは、社内だけで使う名前にだけ当てはまります(問3)。期限の直前ではなく余裕を持って更新するため、47日のときの実際の更新は年に8回より多くなります。Aは回数に比例して増え、Bは最初に作業を前払いする、という違いです。

問2 解説:移行の進め方

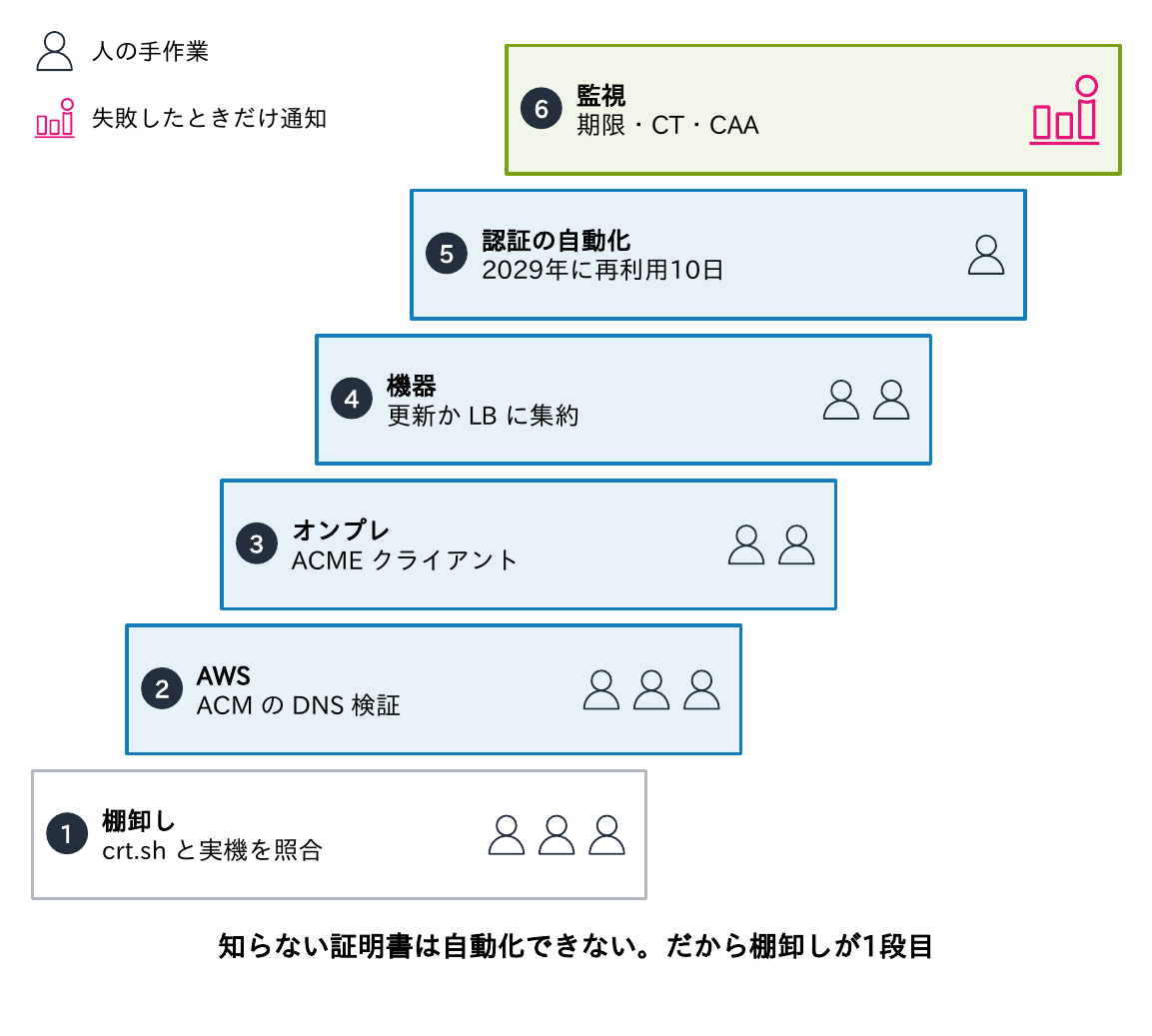

棚卸し(crt.shと実機を照合)、AWS(ACMのDNS検証)、オンプレ(ACMEクライアント)、機器(更新かLBに集約)、認証の自動化(2029年に再利用10日)、監視(期限・CT・CAA)の6段階で人の手作業を減らし、失敗したときだけ通知される形にすることを示す図
段階作業ポイント
1 棚卸しCT ログ(crt.sh など)で自社ドメインの発行履歴を洗い出し、実機と照合する用途不明の4枚を見つける。台帳は名前・置き場所・担当・更新方法の4点
2 AWSACM は DNS 検証の CNAME を残す。EC2 の OS に置くものは ACM の ACME かエクスポート198日・45日前に自動更新(第9回)
3 オンプレのサーバーcertbot・win-acme などの ACME クライアントで自動更新(第8回)DNS-01 は _acme-challenge を CNAME で委任し、DNS の API キーを各サーバーに配らない
4 機器ACME や API に対応した版へ更新する。無理なら前段の LB で終端を集約する自動化できない置き場所を減らすことが目的
5 認証の再利用期間ドメイン認証の再利用期間も、2029年3月に10日へ短くなる発行のたびの認証も自動化しないと追いつかない
6 監視期限の監視(残り30日で警報)、CT の監視、CAA で使う CA を限定自動更新の失敗を検知する。ARI(RFC 9773)で更新時期の指示も受ける

自動化の本当の目的は、更新を「人が思い出して行う作業」から「失敗したときだけ人が呼ばれる仕組み」に変えることです。そして、知らない証明書は自動化できない。だから棚卸しが1段目です。CAAの書き方は、連載「DNS入門」の第6回(リソースレコード 後編)を参照してください。


問3 社内システム用の証明書をどう用意するか

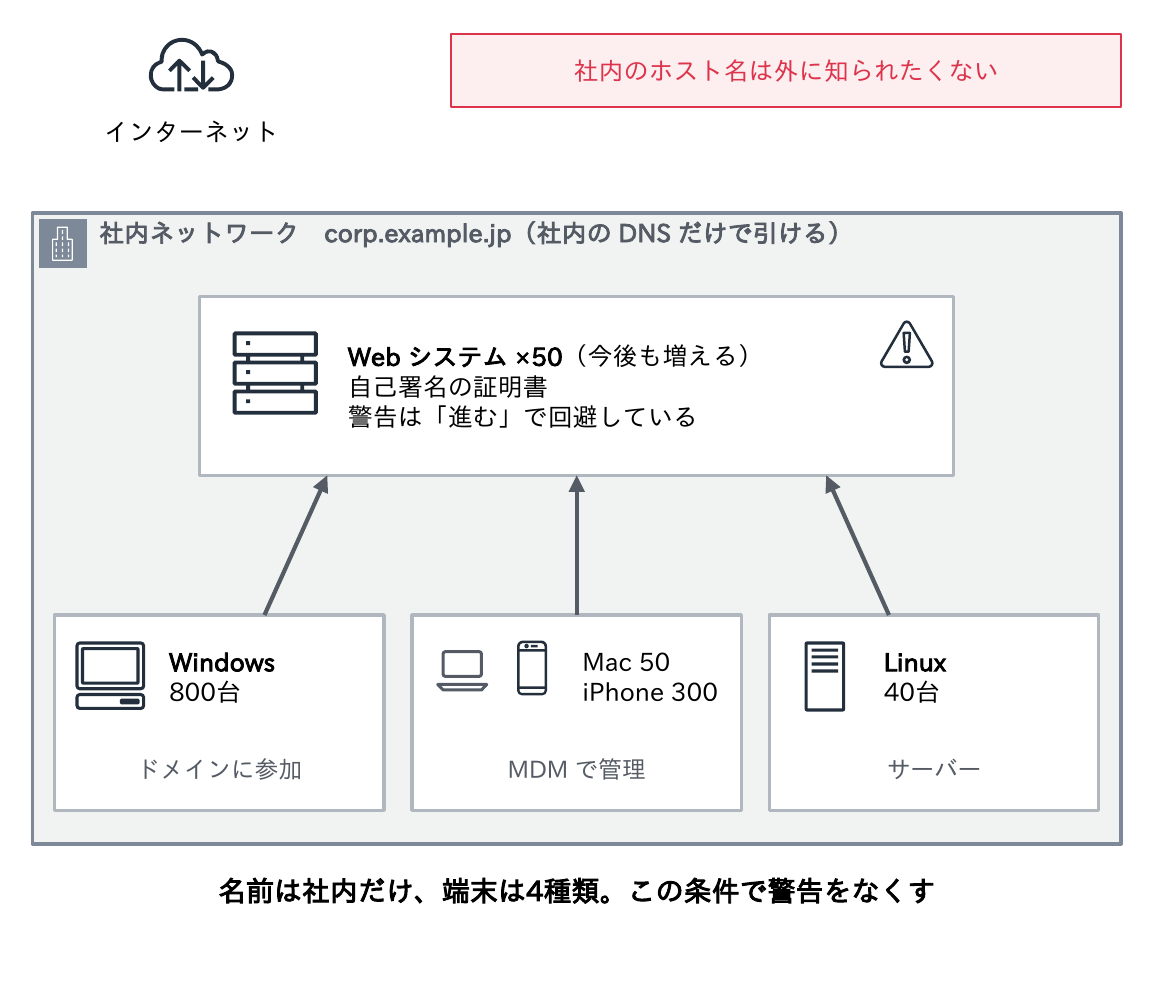

社内ネットワークcorp.example.jp(社内のDNSだけで引ける)に自己署名の証明書で警告を回避しているWebシステムが50あり、端末はドメイン参加のWindows 800台、MDMで管理するMac 50台・iPhone 300台、Linuxサーバー40台で、社内のホスト名は外に知られたくない状況を示す図
  • 状況:ADドメインはcorp.example.jpで、社内のWebシステムが約50あります(app01.corp.example.jpなど)。corp.example.jpは社内のDNSだけで引け、外部には公開していません(連載「DNS入門」第2回)
  • 端末:ドメインに参加したWindows PC 800台、Mac 50台とiPhone 300台(MDMで管理)、Linuxサーバー40台
  • 現状:各システムは自己署名証明書で、利用者は証明書の警告を「詳細設定 → 進む」で回避しています
  • 要件:警告をなくし、今後増えるシステムにも手間をかけずに証明書を出せること。社内のホスト名の一覧は外部に知られたくない

考えるポイント:公開CAか社内CAか、ルート証明書の配り方、更新の自動化、自己署名を続けてはいけない理由

問3 解答例と解説

案方法メリットデメリット
A公開CA の証明書を ACME(DNS-01)で取るルートの配布が不要で、どの端末でも信頼されるCT ログで社内のホスト名が公開される。外部の DNS に認証用の名前が要る。期間の短縮の影響を受ける
B社内CA(AD CS の2層、または AWS Private CA)で発行し、ルートを配布する名前が外に出ない。Windows は自動登録で発行・更新できるルートの配布(Mac・iPhone は MDM、Linux、Firefox・Java の独自のストア)と、CA の運用・保護が必要
C自己署名のまま、各端末に個別に信頼させる費用がかからないシステムごとに配布が要り、期限と鍵の管理が破綻する。警告を回避する習慣が残る

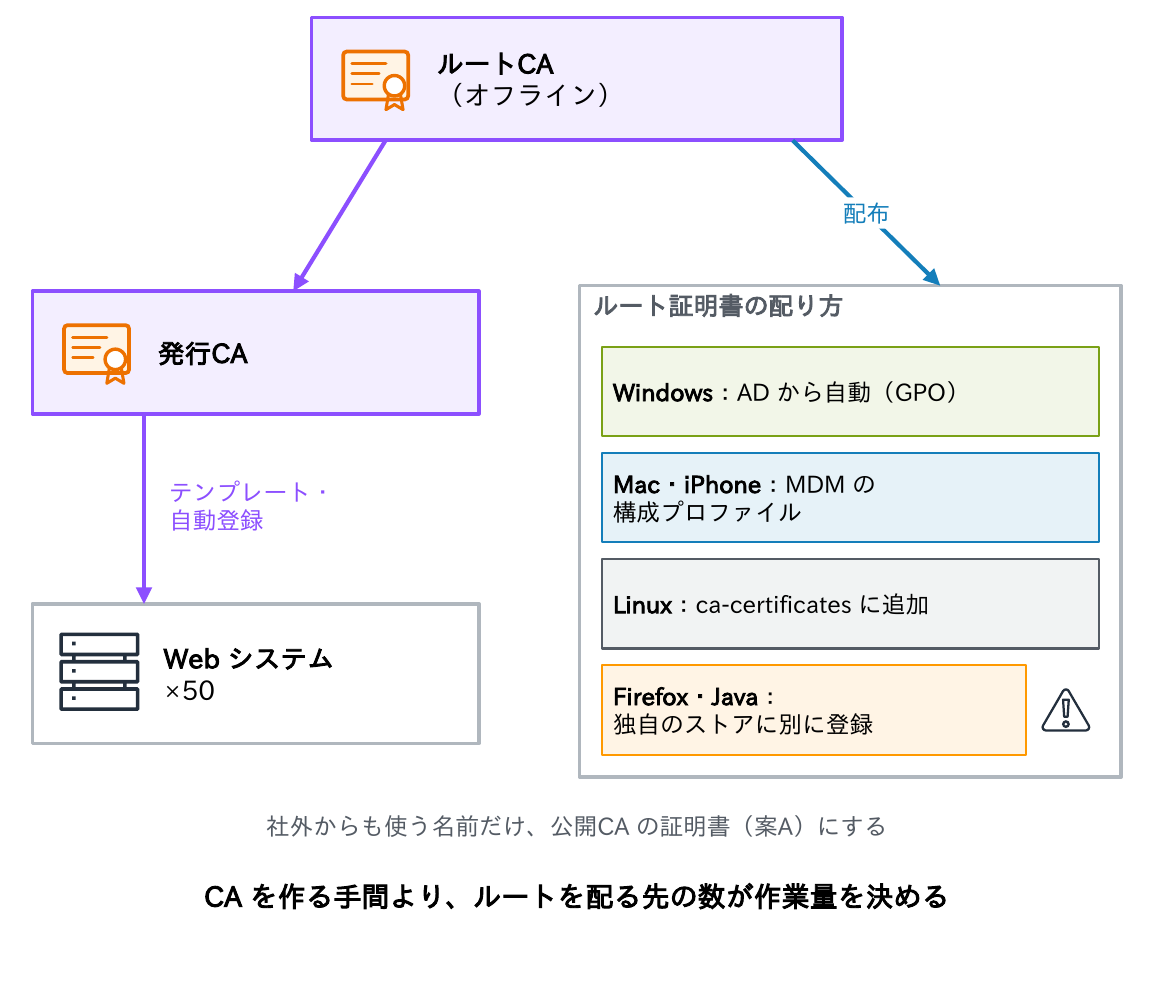

オフラインのルートCAと発行CAでWebシステム50にテンプレート・自動登録で発行し、ルート証明書はWindowsにはADから自動(GPO)、Mac・iPhoneにはMDMの構成プロファイル、Linuxにはca-certificates、Firefox・Javaには独自のストアに別に登録して配り、社外からも使う名前だけ公開CAにすることを示す図

要件から案Bが有力です。「社内のホスト名を外に知られたくない」という要件が、案Aを外す決め手になります(公開CAの証明書はCTログに載る)。

  • ドメイン参加のWindowsは、エンタープライズCAのルートを自動で信頼するが、それ以外の端末には明示的に配る
  • 社外からも使うシステムだけ、案Aにする
  • 公開CAのワイルドカード(*.corp.example.jp)なら個々の名前はCTに出ないが、50のシステムに同じ鍵を配ることになる

CAを作る手間より、ルートを配る先の数が作業量を決めます。案Cの自己署名を続けると、第1回・第6回で見たとおり、警告を回避する習慣が残り、本物の攻撃を見過ごす原因になります。


問4 「一部の端末だけ証明書エラーが出る」

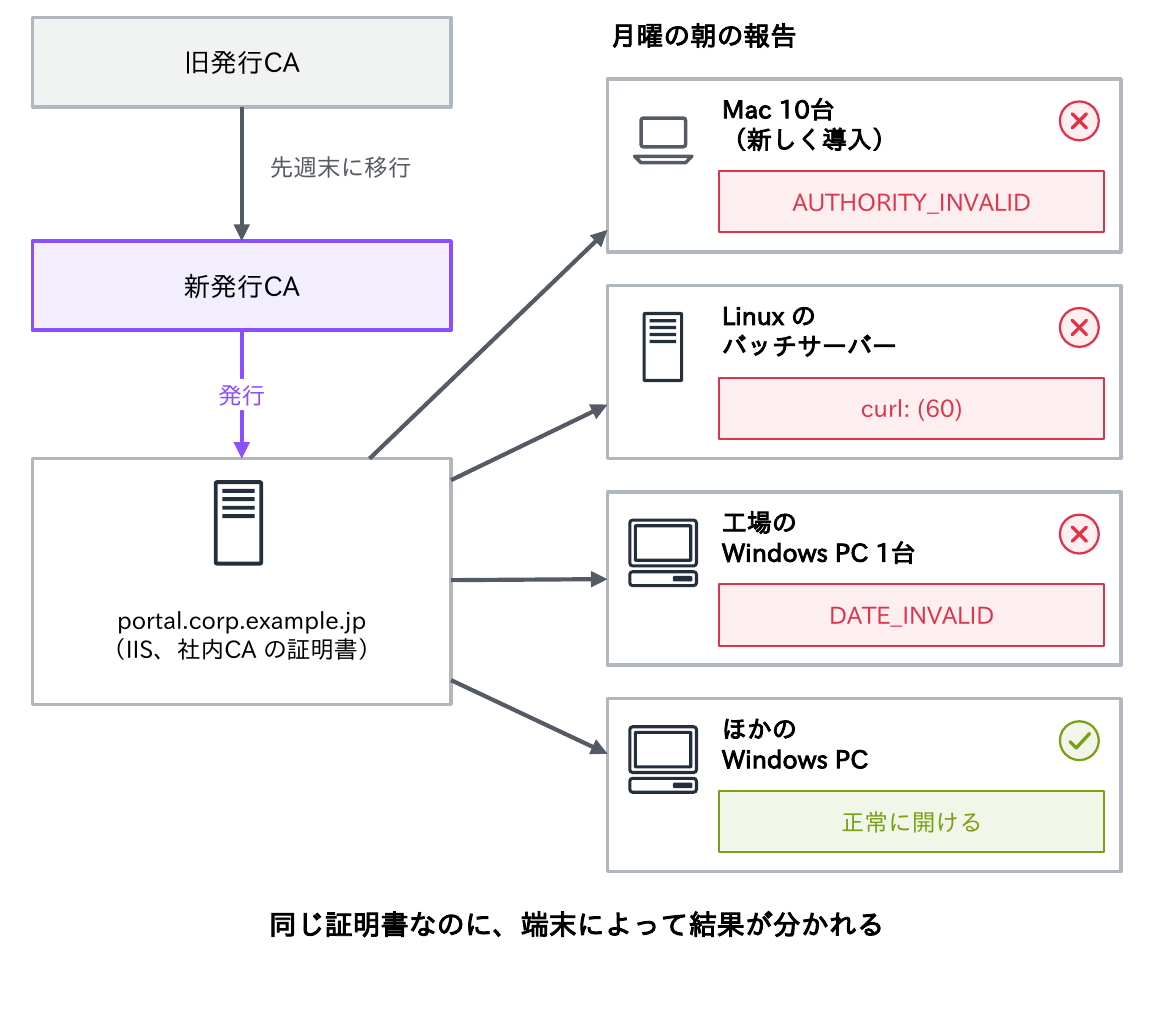

先週末に旧発行CAから新発行CAへ移行したportal.corp.example.jpについて、月曜の朝に新しく導入したMac 10台でAUTHORITY_INVALID、Linuxのバッチサーバーでcurl (60)、工場のWindows PC 1台でDATE_INVALIDの報告があり、ほかのWindows PCは正常に開けることを示す図
  • 状況:社内ポータルportal.corp.example.jp(IIS、社内CAの証明書)について、月曜の朝に「証明書エラーが出る」と連絡が入りました。先週末、発行CAを新しいサーバーへ移行し、ポータルの証明書も新しい発行CAのものに入れ替えています
  • 報告①:新しく導入したMac 10台で、ChromeにNET::ERR_CERT_AUTHORITY_INVALIDが出る
  • 報告②:LinuxのバッチサーバーからAPIを呼ぶと、curl: (60) ... unable to get local issuer certificate (20)で失敗する
  • 報告③:工場のWindows PC 1台だけNET::ERR_CERT_DATE_INVALIDが出る。ほかのWindows PC(ドメイン参加)は正常に開ける

考えるポイント:報告ごとに原因は同じか、どの順に何を確かめるか、どこを直すか

問4 解答例と解説

案対応メリットデメリット
A各端末で警告を回避させる(「進む」を押す、curl に -k を付ける)すぐに業務を再開できる原因が残り、中間者攻撃に無防備になる。連携の設定に -k が残る
B報告ごとに、サーバーが送るチェーン、端末の信頼ストア、時刻を順に確かめ、サーバーと配布の設定を直す原因ごとに正しく直せ、再発も防げる切り分けの知識と時間が要る
C証明書を旧発行CA のものに戻す移行前の状態に戻るMac と工場の PC の問題は直らない。移行も止まる

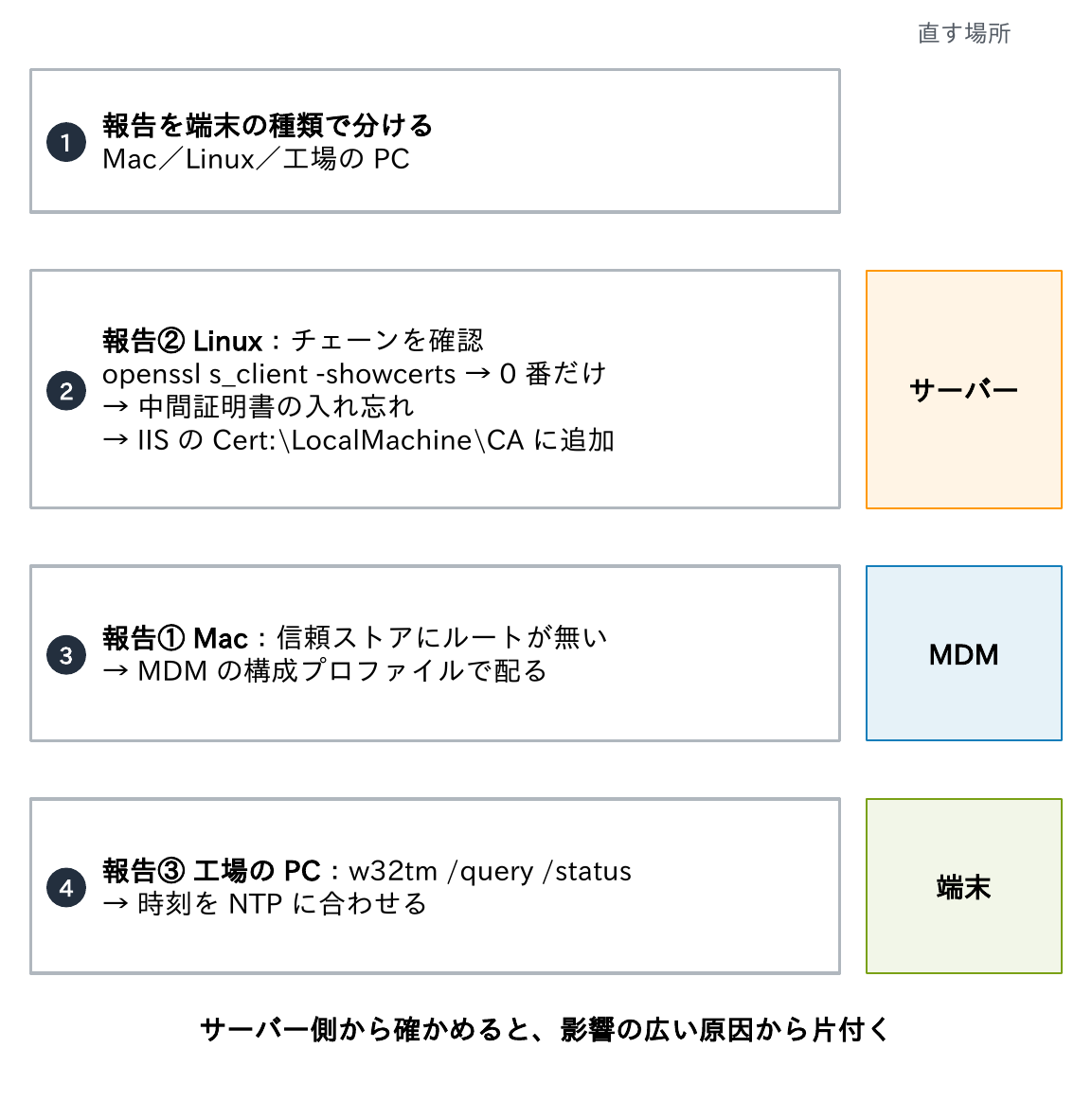

報告を端末の種類で分け、Linuxはopenssl s_client -showcertsで0番だけなので中間証明書の入れ忘れとしてIISに追加し、Macは信頼ストアにルートが無いのでMDMの構成プロファイルで配り、工場のPCはw32tmで時刻を確かめてNTPに合わせるという、サーバー側から確かめる手順を示す図

答えは案Bです。同じ証明書なのに端末によって結果が分かれるのは、原因が3つ別々だからです(第10回)。

  1. 報告を端末の種類で分ける(Mac/Linux/工場のPC)
  2. 報告②(Linux):openssl s_client -showcertsで0番しか無ければ、IISに新しい中間証明書を入れ忘れている(WindowsやChromeはAIAで補うため気づかない)→ IISのCert:\LocalMachine\CAに追加
  3. 報告①(Mac):MDMの構成プロファイルに新しい社内ルートが入っていない → MDMで配る
  4. 報告③(工場のPC):w32tm /query /statusで時刻を確かめる → NTPに合わせる

サーバー側から確かめると、影響の広い原因から片付きます。案Aの「回避」は、第10回で見たとおり、その端末だけを無防備にするので避けます。


問5 vCenter・ESXiの証明書を社内CAのものにする

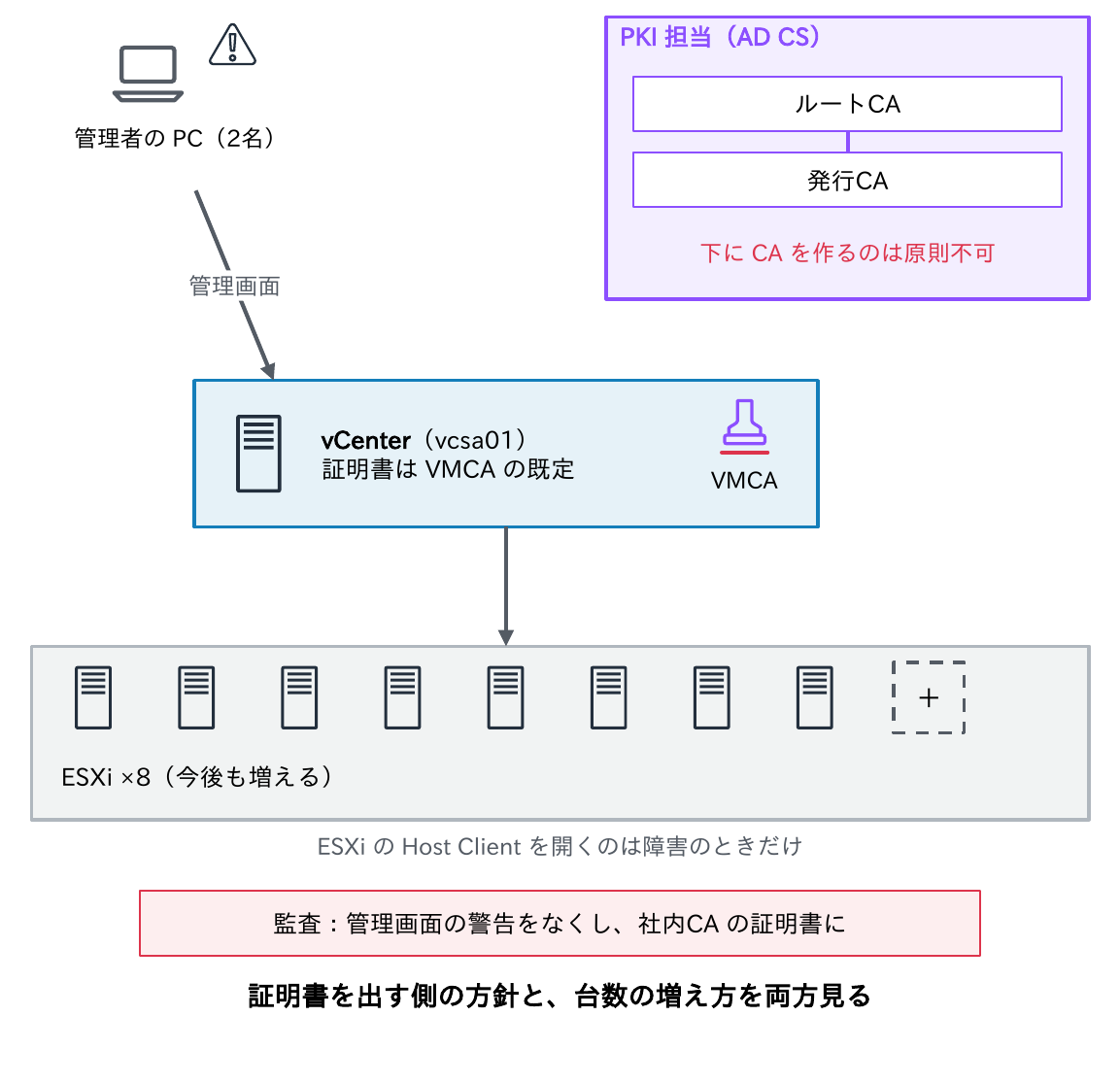

管理者のPC 2名が管理画面で警告を見ている、証明書がVMCAの既定のvCenter(vcsa01)とESXi 8台(今後も増える)と、発行CAの下にCAを作るのは原則不可というPKI担当(AD CS)の方針、監査の指摘を示す図
  • 状況:vCenter Server 1台(vcsa01.corp.example.jp、vSphere 8.0 Update 3)とESXi 8台で、ESXiは今後も増える予定です。証明書は構築時のまま(VMCAの既定)です
  • 監査の指摘:「管理者がvSphere Clientを開くと証明書の警告が出る。社内CAの証明書にすること」
  • PKI担当(AD CSの2層構成)の方針:「発行CAの下にCAを作ることは、原則として認めない(例外は申請と審査が必要)」
  • 運用:vSphereの管理者は2名で、ESXiの追加や入れ替えは年に数回あります。ESXiのHost Clientを直接開くのは障害のときだけです

考えるポイント:VMCAをどう使うか、社内CAから何を何枚もらうか、更新の手間と、ホストを増やすときの手間

問5 解答例

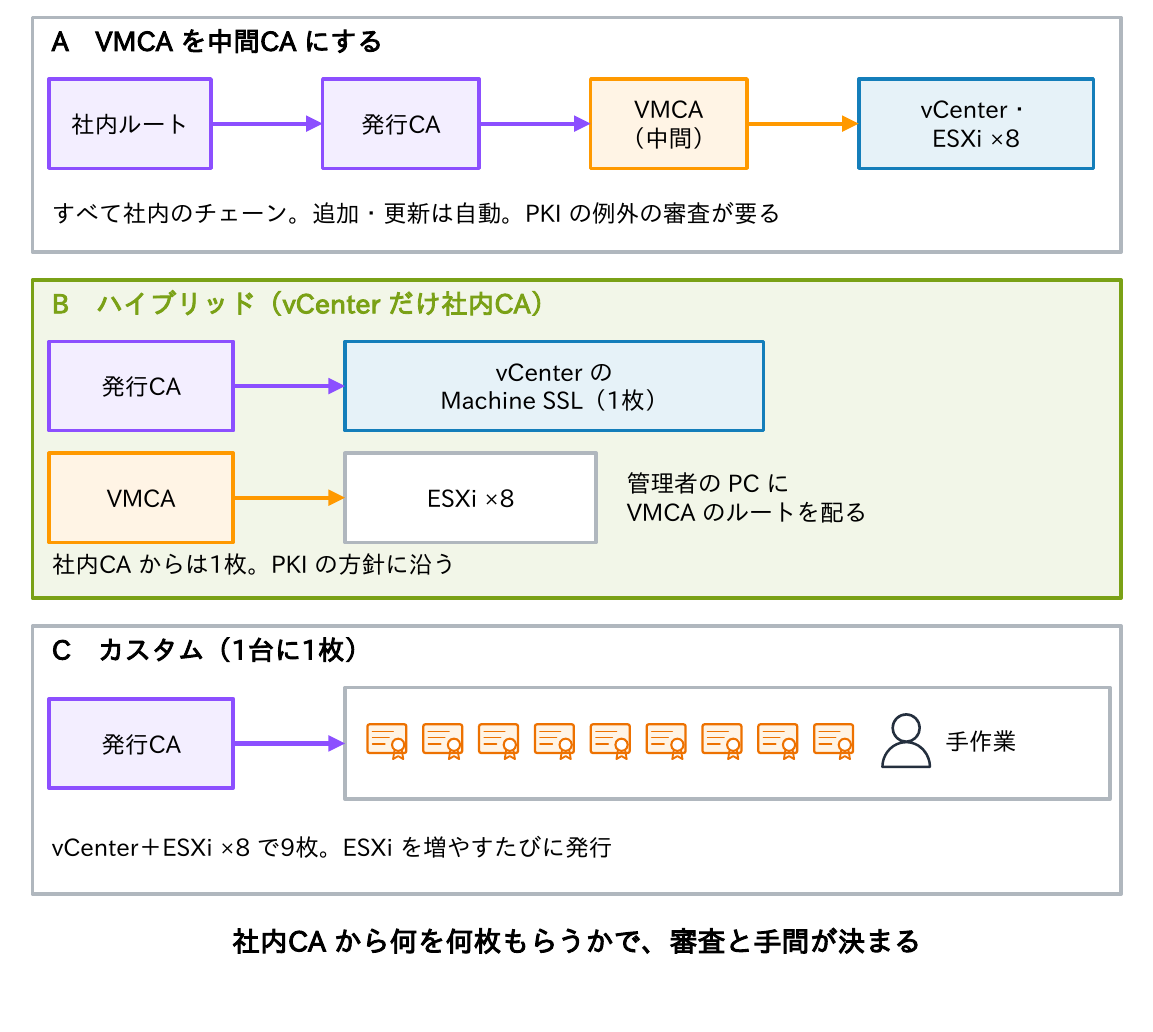

A VMCAを中間CAにするとすべて社内のチェーンで追加・更新は自動だがPKIの例外の審査が要り、B ハイブリッドはvCenterのMachine SSLだけ社内CAの1枚でPKIの方針に沿い、C カスタムはvCenterとESXi 8台で9枚になりESXiを増やすたびに発行が必要になることを比べた図
案方法メリットデメリット
AVMCA を中間CA にする(社内CA から「下位の証明機関」の証明書を1枚もらい、VMCA のルートを置き換える)以後の ESXi の証明書も社内CA のチェーンになり、追加と更新は自動PKI 担当の例外の審査が要る。置き換え後に ESXi の証明書の更新が要る
Bハイブリッド(vCenter の Machine SSL だけを社内CA の Web サーバー用証明書にし、ESXi は VMCA のまま)PKI の方針に沿い、社内CA からは1枚で済む。監査の指摘が解消するHost Client では警告が出るため、VMCA のルートを管理者の端末に配る。Machine SSL は手動で更新
Cカスタム(vCenter と ESXi 8台に社内CA の証明書を1枚ずつ)すべてが社内CA のチェーンになる9枚以上の発行と、ESXi を増やすたびの手作業。更新も台数分

方針と台数から、まず案Bが有力です。「発行CAの下にCAを作らない」という方針が案Aを、「ESXiが今後も増える」という運用が案Cを外す決め手になります。ESXiの証明書も社内CAにそろえる必要が出たら、PKI担当と合意して案Aに移ります。案Cは、規程でVMCAを使えない場合の選択肢です(第9回)。

問5 解説:置き換えの注意点

項目内容注意
証明書の名前主体は PTR と一致する FQDN(vcsa01.corp.example.jp)。別名は SAN に入れ、主体の名前を SAN の先頭に置くワイルドカードは使えない。IP アドレスでも開くなら SAN に入れる
用途案A は「下位の証明機関」(Basic Constraints が CA)の証明書、案B は Web サーバー用Web サーバー用の証明書では VMCA は中間CA として動かない
チェーン置き換えのときに、発行CA とルートの CA 証明書もそろえて登録する欠けると、サービスの起動や連携製品の接続で失敗する
手順vSphere Client の証明書の管理、または vCenter の certificate-manager事前に電源を切った状態のスナップショットとバックアップを取る
連携製品NSX、VCF Operations、バックアップ製品などは vCenter の証明書を登録し直す置き換えの後に、各製品の接続を確認する
期限の監視vCenter は期限の警報を出す(既定で残り30日で赤の警報)社内CA の証明書は CA/B Forum の200日の上限の対象外だが、期間は社内規程で決める

vCenter 8.0 Update 3h以降は、VMCAが発行したMachine SSL証明書を期限の5日前に自動更新します(案Bで社内CAの証明書にした部分は対象外)。手順は版ごとに違うため、Broadcom TechDocsの該当するバージョン(vSphere 8.0/9.0の「vSphere Authentication」)で確認してください。


連載を終えて

5つの問題、いかがでしたか。どの問題も、答えを知っているかどうかより、「どの要件が決め手か」と「誰が、どの名前の、どの鍵を、誰の署名で信じているか」を言えるかどうかが大事でした。

11回にわたって、暗号の基礎から証明書の中身、PKI、TLS、発行と自動化、社内PKIとクラウド、トラブルシュートまでを見てきました。証明書は「期限が来たら更新するもの」と思われがちですが、その裏には、通信の安全を支える仕組みがぎっしり詰まっています。そして有効期間が47日へ短くなる今、証明書の運用は「人が思い出して行う作業」から「仕組み」へと変わろうとしています。

この連載が、証明書のエラーが出たときに「警告を無視して進む」以外の手を打つための、そして自動化へ踏み出すための手がかりになればうれしいです。まずは自分が管理するサイトにopenssl s_client -showcertsを実行して、送られているチェーンと期限を確かめてみてください。

同じ形の設計演習は、連載「DNS入門」第12回と連載「メール入門」第12回にもあります。

最後まで読んでいただき、ありがとうございました。
